3.4.1. Коаксиальные соединители для аудиоаппаратуры

Малогабаритные коаксиальные разъемы для аудиоаппаратуры («джеки»), разделенные по длине на сегменты, хорошо знакомы радиолюбителям. Они широко используются, например, в портативных радиоприемниках и магнитофонах для подключения наушников или микрофона. Выпускаются соединители различных типов и размеров (диаметры штыря 2,5; 3,5 и 6,35 мм, моно или стерео). Они очень удобны, но их можно применять только для маломощных нагрузок. Недопустимо использование таких соединителей для подключения к устройству внешнего источника питания из-за риска короткого замыкания в момент, когда штырь вставляют в гнездо. В случае необходимости при подобном подключении нужно пользоваться моделью инвертированного типа, где штырь располагается на приборе, а гнездо — на конце соединительного шнура.

Следует также помнить, что один из выводов гнезда, смонтированного на шасси, соединен с корпусом прибора. Поэтому, если к корпусу уже присоединен разъем или радиатор охлаждения с другим потенциалом, может произойти короткое замыкание.

3.4.2. Байонетные коаксиальные соединители

Сборка кабеля, снабженного байонетным соединителем BNC (СР-50) штыревого типа, является весьма трудоемкой операцией. В зависимости от модели эти соединители крепятся к проводникам путем пайки или обжима. Для сборки необходимо оголить кабель на точно заданную длину и смонтировать большое количество деталей. Если не предполагается работа с устройствами ВЧ диапазона, значительно проще припаять к кабелю штыревую часть обычного коаксиального разъема типа RCA (тюльпан) и использовать переходник на байонетный соединитель (рис. 3.5). Такой комплект обойдется дешевле, чем сам соединитель, а изготовленный кабель можно будет подключать к разъемам двух типов.

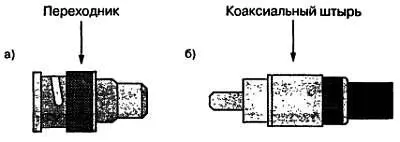

Рис. 3.5. Коаксиальное соединение: переходник ( а) и коаксиальный штырь ( б)

3.4.3. Наконечники для шнуров

Существует множество типов и размеров наконечников для шнуров, обеспечивающих выполнение надежных разъемных соединений (такие наконечники широко используются, например, в электропроводке автомобилей). Как правило, наконечники крепятся к многожильному проводу путем обжима с помощью специальных инструментов, иногда довольно дорогих. Однако можно избежать этой операции, заменив ее пайкой. Провод оголяют на нужную длину и облуживают. Затем наконечник заливают припоем (рис. 3.6).

Рис. 3.6. Монтаж наконечника

Поддерживая припой в разогретом состоянии, аккуратно вставляют провод так, чтобы его отдельные жилы не отгибались. После этого наконечник оставляют охлаждаться естественным образом (на него не следует дуть), а затем проверяют прочность соединения, с усилием натягивая провод.

Если пайка прошла успешно, на наконечник надвигают отрезок изолирующей хлорвиниловой трубки подходящего диаметра (его следует надеть на провод перед пайкой). Лишний припой, который иногда мешает надеть трубку, можно удалить с помощью напильника.

3.4.4. Монтаж соединителя ленточного кабеля

Осуществление большого числа соединений между материнской платой и периферийными устройствами персонального компьютера (например, дисководами) существенно упрощается благодаря применению плоских ленточных кабелей со стандартным расстоянием между жилами, равным 1,27 мм. Соединительные элементы, расположенные на концах или в средней части кабеля, обычно монтируются с помощью специального дорогостоящего инструмента. Нетрудно выполнить эту операцию, используя тиски с широкими губками. Следует соблюдать осторожность при размещении кабеля в соединителе, поскольку можно вставить контакты между проводниками и вызвать их замыкание. Губки тисков должны быть покрыты мягкими прокладками, чтобы не повредить соединители. Сжатие губок производится до легкого щелчка, свидетельствующего о том, что обе части соединителя зафиксировались в нужном положении. Следует помнить, что в случае неудачи повторить эту операцию невозможно, то есть у вас нет права на ошибку.

3.4.5. Телефонные соединители

Иногда телефонные соединители типа RJ на 4,6 или 8 контактов нужно использовать для других целей. Такие соединительные элементы имеют ряд достоинств. Они недорого стоят, занимают мало места и надежно фиксируются. Однако для монтажа розеточной части соединителей требуется специальный инструмент — обжимные клещи. Такие клещи дорого стоят и обычно предназначаются только для одной модели розеток, поэтому их понадобится столько же, сколько имеется типов розеток. К счастью, можно выполнить монтаж простым способом с помощью тупой стороны лезвия ножа. Провода вставляются один за другим, а затем производится фиксация колпачка с помощью тисков. Возможно, предварительно потребуется провести несколько пробных операций. Для этого следует приобрести дополнительные розетки.
