3.2.1. Протягивание провода через отверстие

Нередко провод необходимо протянуть через довольно узкое отверстие в крышке розетки или соединителя. Задача станет намного легче, если предварительно слегка натереть провод мылом или жидкостью для мытья посуды. Это следует сделать до зачистки провода, чтобы смазка не проникла внутрь кабеля. После завершения операции смазку надо сразу удалить, даже если придется еще раз протягивать провод при повторном монтаже.

3.2.2. Выбор сечения провода

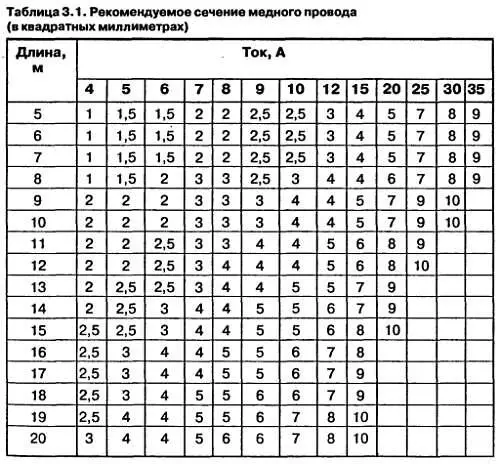

При выборе провода надо учитывать в первую очередь напряжение, при котором они будут работать, и ток нагрузки. Для устройств, работающих со значительными токами, очень важно выбрать сечение провода. При решении этой задачи можно воспользоваться параметрами, представленными в табл. 3.1, где приведено рекомендуемое сечение провода в зависимости от его длины и максимального тока.

При выборе по длительно допустимому току его величину (в амперах) можно определить, умножив номинальную мощность электроприемника (в киловаттах) на 4,5. Это приблизительное значение тока нагрузки можно принять, так как нельзя подобрать провод, имеющий абсолютно такой же длительно допускаемый ток, какой получается при точном расчете. Сечение провода также выбирается с запасом.

Перегрузка провода током приводит, прежде всего, к обгоранию изоляции у мест присоединения проводов к аппаратам или к электроприемникам. Возможно обгорание не только изоляции проводов, но и деталей корпусов, к которым крепятся токоведущие части, или панелей зажимов приборов. Устранить это явление можно только заменой провода. При перегрузке током могут загореться и сами провода.

3.2.3. Выбор типа провода

Надежная работа провода зависит также от его правильного выбора по условиям внешней среды. Каждый тип провода предназначен для определенных способов прокладки, которые следует учитывать. Как правило, изолированные провода не прокладываются незащищенными. При контакте с водой обычно выходят из строя провода с резиновой изоляцией в хлопчатобумажной оплетке. Кроме воды на резиновую изоляцию влияют нефтепродукты, что приводит к ее разбуханию и утрате всех необходимых свойств. Поэтому при возможности подобного воздействия лучше применять провода с пластмассовой изоляцией.

Отрицательная температура приводит к отвердеванию изоляции, особенно пластмассовой, что приводит к ее растрескиванию и отколу при изгибе проводов. Это нужно учитывать при выборе проводов для передвижных механизмов.

3.2.4. Возможные повреждения провода

Надежность провода обусловлена его рабочим состоянием после монтажа, а также условиями окружающей среды при эксплуатации. Во время монтажа провода могут быть повреждены при неосторожном обращении. При изготовлении провода наматываются на катушки или в моток. При отматывании провода с жесткой изоляцией собираются в кольца, и если их растянуть, не расправляя, то будет перегиб или излом. Провод в этом месте будет ненадежным, поэтому его применять нельзя. Могут быть и другие повреждения изоляции и токоведущих жил при монтаже.

Через поврежденную изоляцию к токоведущим жилам может проникать влага, содержащая агрессивные примеси, или воздух с агрессивными газами, что приводит к коррозии металла провода. В таких случаях лучше всего заменить провод, а если он большой длины, то приходится вставлять новый участок. Если провод недоступен для замены, то его следует отсоединить, а новый проложить в доступном месте.

Следует учитывать возможность повреждения проводов грызунами, которые перегрызают любую изоляцию. Насекомые также не все безобидны. Мухи и тараканы, забираясь между контактами и в зазоры, могут нарушать работу аппаратов. Для предотвращения этого места ввода проводов в корпуса приборов нужно уплотнять или замазывать различными составами.

3.2.5. Облуживание провода

Провод облуживают каждый раз перед тем, как вставить его в отверстие для пайки или для крепления с помощью винтового зажима. После облуживания зачищенный конец провода не распадется на отдельные жилы, соединение будет иметь достаточную механическую прочность и минимальное электрическое сопротивление. Напомним, что для качественного облуживания многожильного провода нужно снять изоляцию на достаточную длину, тщательного скрутить отдельные жилы, нанести припой, а затем аккуратно обрезать конец облуженного провода под углом.
