Михаил Николаенко - Самоучитель по радиоэлектронике

3.5.1. Блок переключателей

Для кодирования адреса или программирования двоичного слова на печатной плате часто используют набор миниатюрных выключателей, собранных в корпусе типа DIP. Такой корпус легко устанавливать, а маркировка выключателей позволяет без труда определять, включены они или выключены. Основной недостаток блока — его высокая цена. Можно без труда заменить эти выключатели розеточной частью разъема с двумя рядами гнезд, вставив в нужные места съемные перемычки, которые замыкают два контакта, расположенные друг против друга. Подобный элемент занимает даже меньше места, чем блок выключателей, а маркировка состояний отчетливо видна (по наличию перемычек). Цена такого переключателя незначительна, особенно если используются разъемы плат, вышедших из строя.

3.5.2. Монтаж: выключателя

Независимо от типа выключателя, размещенного на передней или задней панели, и от наличия светового индикатора всегда желательно соблюдать наиболее распространенное положение: «включено» — вверх, «выключено» — вниз. Этому стандарту соответствуют выключатели ламп в помещениях, клавиши включения компьютера или принтера и т. д. Прежде чем искать причину неисправности (например, неправильное подключение), следует всегда убедиться в том, что выключатель находится в нужном положении.

3.5.3. Клавишные выключатели

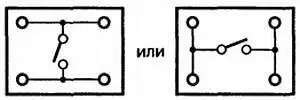

Во многих устройствах для управления применяются клавиши с четырьмя выводами, соединенными попарно для облегчения операции матрицирования. Корпус клавишного выключателя неквадратной формы может иметь два варианта размещения выводов (рис. 3.7). Поэтому перед разработкой печатной платы нужно приобрести клавиши определенного типа или предусмотреть различные варианты соединений.

Рис. 3.7. Размещение выводов клавишного выключателя

3.6.1. Использование разноцветных проводов

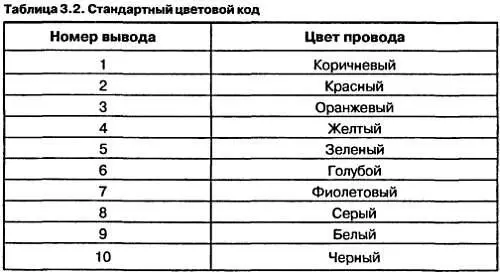

Для подключения к схеме некоторых компонентов, в частности поворотных переключателей и многоконтактных соединителей, потребуется большое число проводов. Провода, припаянные к подобному компоненту, обычно сплетаются или соединяются в жгут с использованием стяжных хомутиков, колец и т. п. В этом случае для проводов, присоединяемых к определенным контактам, удобно применять стандартный цветовой код (табл. 3.2), применяемый при маркировке резисторов и конденсаторов. Например, к первому выводу нужно всегда подводить коричневый провод, ко второму — красный и т. д. Если компонент имеет более десяти выводов, для второго десятка удобно использовать те же цвета, что и для соответствующих выводов первого. Подобная методика существенно облегчает проверку соединений на стадиях монтажа и наладки устройства, а также при его ремонте.

3.6.2. Порядок монтажа печатной платы

Сборку печатной платы начинают с установки элементов, требующих механического крепления. При этом приходится иногда расширять отверстия и пазы, а делать это с уже размещенными деталями неудобно. Устанавливаемые радиодетали не должны иметь на корпусе царапин, трещин, вмятин или каких-то других механических повреждений. Даже если при тестировании они функционируют исправно, это еще не значит, что их работа продлится долго. На плате детали располагают так, чтобы они не касались друг друга.

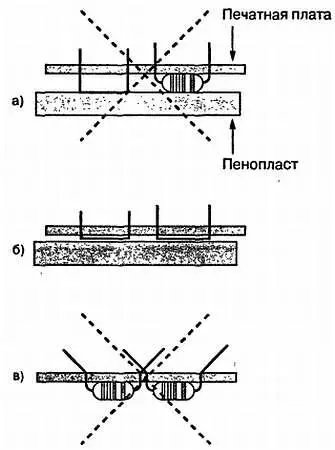

Начинающим радиолюбителям полезно помнить о том, что монтаж печатной платы следует начинать с самых «низких» компонентов, переходя затем к более крупным и заканчивая деталями, которые монтируются вертикально. При такой последовательности монтажа крупные компоненты не помешают нужным образом установить для пайки более мелкие (рис. 3.8а). Например, можно начать с размещения на плате всех перемычек, затем прижать к плате лист пенопласта и перевернуть ее для выполнения пайки (рис. 3.86). Вслед за этим можно приступать к монтажу небольших резисторов, диодов и т. д. С целью временного закрепления компонентов перед пайкой можно слегка отогнуть их выводы в разные стороны, не допуская при этом закорачивания близко расположенных контактных площадок (рис. 3.8в).

Рис. 3.8. Монтаж компонентов на плате: неправильный ( а, в) и правильный ( б)
