3.6.3. Монтаж мощных компонентов

Мощные транзисторы, симисторы и тиристоры в корпусе ТО220 (и ему подобных) могут нагреваться до значительных температур. Поэтому в большинстве случаев для надежной работы этих приборов необходимо обеспечить требуемые условия теплоотвода. Если речь идет об одном компоненте, рассеивающем сравнительно невысокую мощность, достаточно небольшого радиатора. Для улучшения теплового контакта на основание корпуса прибора наносится теплопроводная паста типа КТП-8. Между корпусом и радиатором необходимо установить диэлектрическую теплоизоляционную прокладку.

Сложнее осуществить охлаждение нескольких мощных компонентов, которые необходимо изолировать друг от друга и от радиатора, обеспечив при этом хорошую теплопроводность. Классическое решение проблемы — использование для монтажа набора изоляционных деталей, включающего тонкие слюдяные шайбы, изоляционные втулки и резьбовые крепежные элементы (иногда выполненные из нейлона). Монтаж приборов требует аккуратности, перед включением следует тщательно проверить изоляцию.

Помимо этого остается проблема электрического контакта с основанием корпуса прибора, когда оно соединено с одним из электродов. Как правило, в этом случае под основание подкладывают тонкую шайбу с лепестком, к которому припаивают (или присоединяют посредством специального наконечника) монтажный провод. Необходимо изучить техническую документацию, чтобы уточнить, какой электрод соединен с корпусом (кстати, у транзисторов это не всегда коллектор).

Существует и другая, менее распространенная технология изоляции для корпусов ТО220. Компонент прижимают к радиатору, подложив слюду или предварительно надев на него отрезок изоляционной трубки. Механическая сборка при этом заметно упрощается, а изоляция оказывается вполне надежной. Имеются небольшие пластмассовые распорки, предназначенные специально для такого монтажа (они мало распространены в Европе). Вместо них можно использовать небольшой брусок из изолирующего материала, который служит для монтажа двух идентичных компонентов (рис. 3.9).

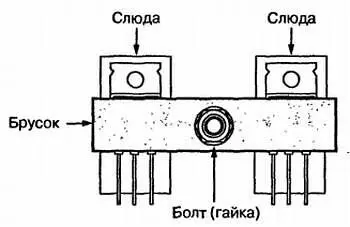

Рис. 3.9. Крепление двух корпусов ТО220

Следует отметить, что соединительный провод можно припаять непосредственно к основанию корпуса ТО220. Предварительно место пайки нужно зачистить и облудить, избегая лишнего нагрева.

3.6.4. Облегчение проверки схемы

Большинство электронных устройств в процессе их создания и эксплуатации подвергаются наладке, тестированию или ремонту. Такие операции требуют подключения измерительных приборов к различным точкам схемы. Поэтому желательно монтировать компоненты так, чтобы контрольные точки были легко доступны.

Рассмотрим, например, наладку многокаскадного усилителя, когда анализ сигнала на его выходе, обычно расположенном на краю платы и доступном для контакта месте, не дает достаточной информации о состоянии каскадов. Для успешного тестирования необходимо последовательно подключать щуп осциллографа к входам или выходам различных каскадов (рис. 3.10а). В серийных устройствах для этой цели специально предусматривают участки металлизации с удобным доступом, которые обозначаются на плате и в схеме как ТР1, ТР2 и т. д. Такие точки полезно предусмотреть и в любительской аппаратуре.

При проектировании и монтаже устройства необходимо учитывать, что вертикально расположенные компоненты (например, резисторы) затрудняют доступ сверху к некоторым точкам схемы, На рис. 3.10б показан пример неудачного размещения резистора, когда нужная контрольная точка недоступна, и дан вариант более удобного монтажа того же элемента (рис. 3.10в).

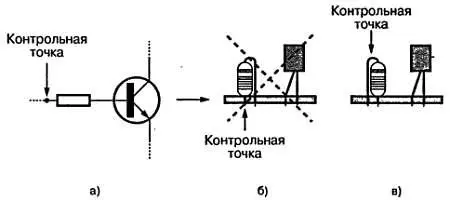

Рис. 3.10. Контрольная точка на электрической схеме ( а), неправильное ( б) и правильное ( в) размещение контрольной точки на печатной плате

3.6.5. Ориентация компонентов печатной платы

В процессе наладки и ремонта устройства приходится неоднократно проверять маркировку компонентов, размещенных на печатной плате. К сожалению, даже в аппаратуре промышленного производства компоненты не всегда располагают самым удобным образом. Необходимо взять за правило размещать элементы схемы таким образом, чтобы было удобно считывать их номиналы и маркировку при одном положении платы, которое реализуется при вскрытии корпуса устройства. В идеальном варианте маркировка всех элементов должна соответствовать ориентации маркировки интегральных схем, но, увы, это не всегда возможно.
