Эта характеристика всегда приводится в справочной документации на микросхему. Вход, рассчитанный на управление отрицательным фронтом, маркирован чертой сверху, обозначающей отрицание (рис. 2.21).

Рис. 2.21. Вывод ИС, реагирующий на отрицательную логику

В некоторых случаях, в частности для микросхемы CD4042 (четыре D-триггера), пользователь может сам выбрать тип запуска, подключая определенный вход к положительному или отрицательному напряжению. Во избежание возможных ошибок перед разработкой любой схемы необходимо выяснить тип запуска логических элементов. Например, это относится к счетчикам, где неправильное управление может привести к десинхронизации или потере данных. Часто, чтобы получить требуемый результат, приходится включать дополнительную RC-цепочку и использовать снимаемые с ее выхода короткие импульсы нужной полярности. Типичный вариант такого подключения к тактовому входу D-триггера приведен на рис. 2.22.

Рис. 2.22. Использование RC-цепочки в логических схемах

2.4.3. Классические импульсные устройства

Схемы, приведенные на рис. 2.23, представляют собой классические одновибраторы и мультивибраторы (генераторы прямоугольных импульсов).

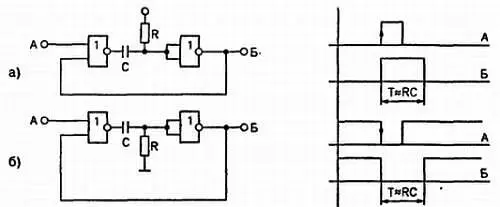

В одновибраторах (рис. 2.23а, б) длительность выходного импульса не зависит от длительности импульса на входе. Первый одновибратор запускается положительным перепадом напряжения на входе, а второй — отрицательным.

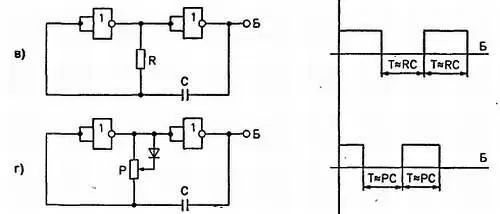

На рис. 2.23в представлен обычный мультивибратор, а на рис. 2.23 г — мультивибратор с регулируемой длительностью импульсов.

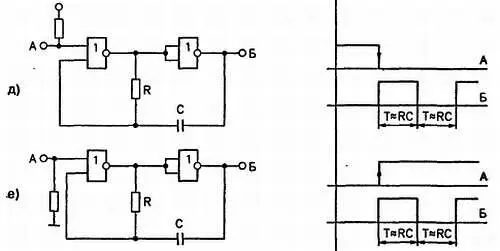

В схемах, представленных на рис. 2.23д, е, колебания возникают при подаче на вход логического сигнала соответственно низкого и высокого уровня.

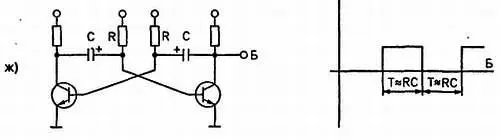

Мультивибратор на двух транзисторах (рис. 2.23ж) используется в низкочастотных устройствах. Такая схема может непосредственно управлять элементами со значительным потребляемым током, например лампочками или реле, которые подключаются к одному из коллекторов (или к каждому коллектору) вместо резистора. В остальных схемах применяются КМОП вентили, рассчитанные на широкий диапазон напряжений питания.

Рис. 2.23. Импульсные схемы

При вычислении длительности импульсов определяющую роль играет произведение RC. Приведенные на рисунке формулы являются приближенными, окончательный результат зависит от частоты, от типа вентилей, а также от напряжения питания. Применяются логические вентили, включенные по схеме инвертора, типа ИЛИ-НЕ или И-НЕ. Их можно также заменить простыми инверторами.

Для формирования периодов большой длительности (значительного времени задержки) предпочтительнее использовать мультивибраторы со средней или высокой рабочей частотой в сочетании с двоичным счетчиком. Наиболее удобны в этом случае микросхемы типа CD4060 и т. п.

2.4.4, Транзисторные матрицы

Управление несколькими светодиодами или реле осуществляется, как правило, с помощью нескольких одинаковых транзисторов, включенных по схеме с общим эмиттером. К каждому транзистору обычно добавляют защитный диод, предотвращающий опасный выброс напряжения при отключении индуктивной нагрузки. В подобных случаях удобно воспользоваться одной из многих доступных на сегодняшний день интегральных транзисторных матриц. При этом достигается существенный выигрыш в занимаемой площади и сокращение времени сборки.

Наиболее распространенные микросхемы содержат по 7 транзисторов, включенных по схеме с общим эмиттером (рис. 2.24).

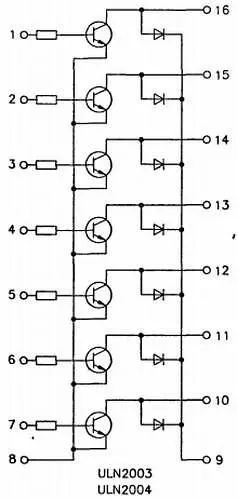

Рис. 2.24. Транзисторная матрица

К каждому из транзисторов подключены защитный диод в цепи коллектора и резистор в цепи базы, позволяющий осуществлять непосредственное управление транзисторным ключом как в ТТЛ схемах (напряжение сигнала 5 В), так и в КМОП схемах (напряжение сигнала 3-18 В). Расположение выводов микросхемы непривычно, однако в нем есть своя логика: входы (базы) и выходы (коллекторы) расположены друг против друга на противоположных сторонах корпуса. Общая точка (объединяющая все эмиттеры) находится на выводе 8, как в DIP16, точка присоединения всех диодных катодов — на выводе 9. Последний вывод остается свободным, если диоды не используются (например, при управлении светодиодами). К популярным микросхемам семитранзисторных матриц относятся ULN2003 (ТТЛ) и ULN2004 (КМОП), примеры восьмитранзисторных матриц — ULN2803 и ULN2804.
