Михаил Николаенко - Самоучитель по радиоэлектронике

2.2.1. Присоединение неиспользуемых входов

Иногда один из операционных усилителей (ОУ) микросхемы, в корпусе которой размещаются два или четыре ОУ, не применяется. Подчас это делается преднамеренно, как, например, при использовании микросхемы LM324 ((счетверенный ОУ), которая дешевле, чем сдвоенный аналог LM358. В этом случае возникают проблемы паразитных колебаний и избыточного потребления тока. Для их разрешения неиспользуемые входы следует соединить по схеме повторителя напряжения, то есть вход +(плюс) с общей точкой, а вход —(минус) с выходом (рис 2.11).

Рис. 2.11. Присоединение неиспользуемых входов ОУ

2.2.2. Уровень выходного сигнала

Операционный усилитель может с одинаковым успехом использоваться как в аналоговых приложениях (в усилителях и генераторах), так и в цифровых. В его характеристиках среди прочих указывают максимальный уровень выходного сигнала по отношению к напряжению питания. Известная микросхема LM324, например, имеет типичный уровень сигнала 1,5 В. Таким образом, при питании 5 В напряжение на ее выходе никогда не превысит 3,5 В. Это может мешать запуску логической схемы, порог переключения которой не адаптирован к такому уровню, или обеспечению питания нагрузки, требующей более высокого напряжения. В этом случае включение реле на 5 В становится ненадежным. Светодиод никогда полностью не погаснет, а будет гореть с меньшей интенсивностью. В подобных случаях на выходе операционного усилителя рекомендуется поставить буферный каскад на транзисторе.

2.2.3. Объединение выходов операционных усилителей

Иногда при использовании ОУ в качестве компараторов напряжения возникает необходимость объединения их выходов. Разумеется, такую операцию нельзя проводить с моделями, для которых подобный вид соединения не предусмотрен (например, LM324). Микросхема LM389 имеет на выходе каскад на n-p-n транзисторе с открытым коллектором и допускает такое соединение. Типичное применение такой схемы — отслеживание аналоговой величины (например, напряжения батареи) и выдача сигнала в случае ее выхода за пределы заданного диапазона (рис. 2.12). Оба усилителя включены по схеме компаратора, один для верхнего порога, другой — для нижнего.

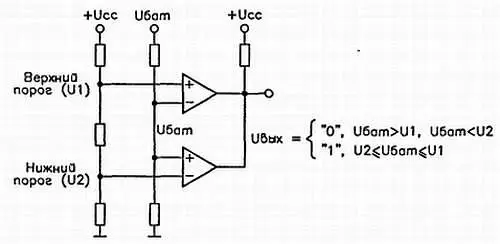

Рис. 2.12. Объединение выходов ОУ

Когда контролируемое напряжение находится в допустимых пределах, на выходе каждого компаратора имеется состояние логической единицы (выходной транзистор выключен). Когда же напряжение выходит за заданные рамки, логическое состояние на выходе одного из ОУ изменяется на противоположное. Не следует забывать о подключении нагрузочного резистора, общего для всех компараторов, к положительному выводу источника питания.

2.2.4. Буферный усилитель

Микросхема CD4050 содержит шесть буферных усилителей, функция которых состоит в повышении мощности слабых сигналов до той величины, которая необходима для управления компонентами с высоким потреблением тока (например, светодиодами). Ряд усилителей можно без всяких проблем соединить параллельно — для того чтобы увеличить выходной ток или не оставлять свободными входы одного или нескольких усилителей. Такая схема также часто используется для управления мощными МОП транзисторами или источниками звуковых сигналов (рис. 2.13).

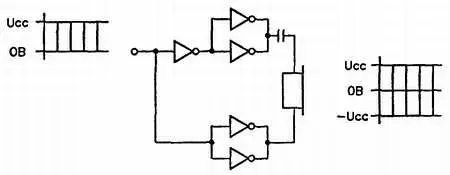

Рис. 2.13. Буферный усилитель

Аналогичным образом можно включать инверторы (микросхема CD4049). У этих микросхем есть одна особенность: их положительный вывод питания обозначен номером 1 (у большинства микросхем это номер 16).

2.2.5. Опорный уровень

Операционные усилители часто используют для усиления переменного сигнала. Однако для усиления отрицательной полуволны нужно создать положительный опорный уровень напряжения. Такую опору, равную Ucc/2, формируют с помощью резистивного делителя R1R2 в сочетании с фильтрующим конденсатором С2 (рис. 2.14а).

Рис. 2.14. Включение ОУ для получения опорного уровня ( а)
