Михаил Николаенко - Самоучитель по радиоэлектронике

В данной главе рассматриваются общие вопросы разработки электронных схем. Каждый читатель в соответствии со своим уровнем подготовки сможет почерпнуть в данном разделе новые знания об особенностях существующих схем.

Материал, изложенный ниже, поможет разработать и изготовить различные электронные устройства собственными силами. Речь пойдет о проектировании схем, в которых используются только простые компоненты, доступные каждому любителю. Изложение рассчитано на читателя с техническим складом ума, которому уже приходилось собирать электронные устройства, пользуясь готовыми наборами деталей или схемами средней сложности из специальных журналов. Как правило, для этого необходимо изучить принципиальную схему устройства и иметь некоторые навыки по его настройке. После приобретения определенного опыта можно без большого труда самостоятельно конструировать разные типы схем. При этом любитель (в отличие от профессионала) может выбирать разновидность схемы на свой вкус и по своим возможностям.

2.1.1. Полярность питающего напряжения

В отечественной литературе по электронике часто приводятся электрические схемы из зарубежных источников в оригинальном исполнении, без учета требований ЕСКД. И если с графическими и буквенными обозначениями электрорадиоэлементов начинающий радиолюбитель еще может разобраться, то определение полярности питающего напряжения вызывает определенную трудность. Этот вопрос особенно актуален, когда осуществляется питание от двуполярного источника и на схеме имеется обозначение как V СС, так и V SS. Неопытного любителя такая ситуация может завести в тупик. В такой ситуации надо четко запомнить: для питания схем с полупроводниковыми элементами n-p-n типа используется положительное напряжение + U CC(в иностранных источниках V СС), а для схем с элементами p-n-р типа — отрицательное напряжение — U CC(в иностранных источниках V SS).

2.1.2. Делитель напряжения

Часто возникает необходимость рассчитать схему делителя напряжения, один из резисторов которой является переменным. Такая задача появляется, когда требуется получить опорное напряжение для операционного усилителя с относительно точной регулировкой в узком диапазоне. В этом случае полезно задать ток, потребляемый делителем. Данный параметр часто важен и сам по себе, особенно когда схема работает от батарейки и желательно обеспечить минимальную потребляемую мощность.

На рис. 2.1 представлен делитель с тремя резисторами, один из которых является потенциометром. Допустим, необходимо получить регулятор напряжения от 1,5 до 2,5 В.

Рис. 2.1. Делитель напряжения

Вначале зададим максимальный ток, который будет протекать по делителю, равным 500 мкА при напряжении питания 5 В. Отсюда сразу можно определить номинал потенциометра. Он равен 2 кОм (при условии падения напряжения на нем 1 В при токе 500 мкА). Используя тот же ход рассуждений, получаем номиналы остальных резисторов: 3 и 5 кОм. Разумеется, эти значения уточняются в зависимости от выбранной серии резисторов.

2.1.3. Дифференцирующая цепочка

Дифференцирующая цепочка широко применяется в самых разнообразных схемах. Она используется, в частности, для генерации коротких импульсов, синхронизованных с фронтом прямоугольного сигнала, которые служат, например, для запуска симистора. Положительные и отрицательные перепады напряжения, поступающие на дифференцирующую цепочку, преобразовываются в импульсы различной полярности, которые при необходимости легко разделить (рис. 2.2). Параметры резистора и конденсатора выбирают с учетом нужной длительности выходных импульсов τв соответствии с соотношением τ ~= RC.

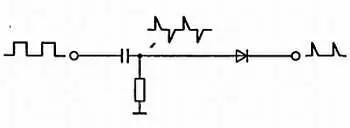

Рис. 2.2. Дифференцирующая цепочка

2.1.4. Интегрирующая цепочка

Интегрирующая цепочка весьма важна для практики электронных схем. Одна из ее функций заключается в преобразовании частоты импульсной последовательности в постоянное напряжение, уровень которого пропорционален частоте. Для получения такого соотношения длительность импульсов не должна зависеть от частоты следования. В простейшем случае интегрирующая цепочка содержит только два компонента: резистор и конденсатор (рис. 2.3).
