В этом случае следует помнить о том, что усиливаемый аналоговый сигнал на самом деле наложен не на нулевой уровень, а на некоторое постоянное напряжение, которое обычно необходимо исключить перед подачей сигнала на следующий каскад. Для этой цели на выходе усилительной цепи ставят разделительный конденсатор С3, устраняющий постоянную составляющую напряжения.

Опорный потенциал может использоваться несколькими усилителями. Если их число велико или же требуется высокая стабильность опорного уровня, разумно построить небольшой источник питания, стабилизированный при помощи дополнительного операционного усилителя (рис. 2.14б).

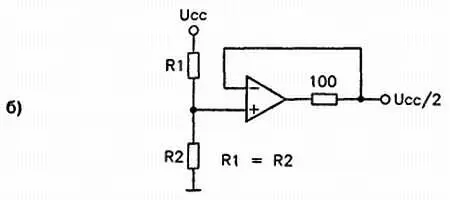

… и стабилизированный источник опорного напряжения ( б)

2.2.6, Аналоговые сумматор и вычитатель

Сумматор и вычитатель напряжений входят в число базовых аналоговых схем на операционных усилителях (рис. 2.15). Они находят широкое применение, особенно для обработки и усиления сигналов, поступающих от датчиков физических величин, например температуры, механической нагрузки или показателя кислотности воды. Чтобы достичь нужной точности, следует- соблюдать идентичность парных резисторов. Это требование играет более важную роль, чем точный подбор абсолютных значений сопротивлений.

2.2.15. Схемы аналоговых сумматора ( а) и вычитателя ( б)

2.2.7. Подача звуковых сигналов

Существует много различных зуммеров, или звуковых преобразователей. Эти устройства можно разделить на два семейства: простые зуммеры и зуммеры со встроенным генератором. Последние использовать проще, поскольку для их включения достаточно подать питание. Для работы простого зуммера нужен внешний генератор, но часто вместо него можно использовать источник сигнала, уже имеющийся в схеме. Таким источником может быть, например, неиспользуемый (или используемый) выход счетчика или тактового генератора. Когда для управления применяется микроконтроллер, нетрудно создать генератор, введя в программу логический цикл. В этом случае появляется возможность регулировать тональность звучания. С точки зрения схемотехники зуммер можно считать емкостной нагрузкой, поэтому во многих случаях параллельно ему следует подключать резистор (рис. 2.16).

Рис. 2.16. Простой зуммер

2.3.1. Буквенная индикация из цифровой

Семисегментный индикатор позволяет отображать не только цифры, но и некоторые другие знаки и символы. Если творчески отнестись к поставленной задаче, можно обойтись без 16-сегментной модели или точечной матрицы, которые намного дороже и сложнее в применении. При этом вид отображаемой информации будет зависеть только от возможностей индикатора. На рис. 2.17 представлены некоторые примеры того, что может отображать

индикатор. Управление различными сегментами осуществляется при помощи специализированной логической схемы, как и в большинстве случаев применения символьной индикации.

Рис. 2.17. Буквенная индикация на семисегментных индикаторах

2.3.2. Алфавитно-цифровые индикаторы на жидких кристаллах

Кроме классических семисегментных индикаторов имеется семейство так называемых алфавитно-цифровых индикаторов. Они могут отображать цифры, буквы и некоторые другие символы на одной или двух строках из 8 или 16 знаков с фоновой подсветкой или без нее. Такие модули имеют довольно сложную электронную начинку и управляются микроконтроллером через стандартный параллельный интерфейс в сочетании с тремя дополнительными управляющими вводами (рис. 2, 18).

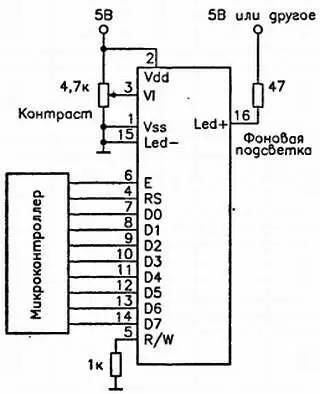

Рис. 2.18. Алфавитно-цифровой индикатор

Выводы Еи RSпостоянно используются при работе, а вывод R/W, если он не используется для считывания содержимого внутренней памяти, должен быть заземлен через резистор.

Отметим, что индикатором можно управлять с помощью четырех битов вместо восьми. В этом случае, как ни странно, некоторые модели со строкой из 16 знаков начинают функционировать как двустрочные индикаторы, содержащие по восемь знаков на строку (реально же они остаются однострочными). Иначе говоря, после отправления восьмого знака необходимо выдать команду перехода на другую строку, чтобы получить возможность написать девятый знак.
