По этому принципу можно построить линейный индикатор точечного типа (в каждый момент горит один светодиод) или типа светящейся шкалы. Управлять счетчиком для получения требуемой индикации должен микроконтроллер.

Сложность этой задачи заключается в том, что счетчик невозможно сразу вернуть назад. Например, если горит третий светодиод, а необходимо зажечь второй, сначала надо погасить оба (через вход Reset ), а затем отправить нужное число тактовых импульсов. Чтобы промежуточные этапы счета не были видны на индикаторе, следует увеличить скорость операций, особенно при зажигании последних светодиодов. Действительно, зажигание последнего диода из ряда, содержащего 10 штук, требует отправления 512 импульсов, а зажигание одновременно всех десяти — 1023 импульсов. Такая процедура не требует сложных вычислений для определения числа импульсов, соответствующего заданному состоянию индикатора.

В рассмотренном устройстве можно использовать любой двоичный счетчик (если только он имеет все необходимые выходы). Для создания очень большой шкалы придется каскадно соединить несколько таких счетчиков. Не рекомендуется подключать светодиоды непосредственно к выходам счетчика, лучше использовать ряд буферных каскадов на основе микросхем или транзисторной матрицы.

2.5.7. Высокоомное состояние

Возможность получения особо высокого сопротивления играет важную роль как в аналоговой, так и в цифровой электронике. В первом случае речь чаще всего идет о входном сопротивлении операционного усилителя. Во втором случае обычно имеется в виду высокоомное состояние выхода логического устройства. Об этом уже упоминалось выше, когда речь шла о выходах схем с открытым коллектором. Использование высокоомного состояния лежит в основе принципа передачи цифровой информации по шине, связывающей несколько различных компонентов, которые взаимодействуют друг с другом (рис. 2.31).

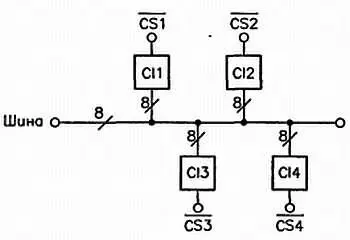

Рис. 2.31. Схема подключения к общей шине

Каждый разряд на выходе логических элементов, подключенных к общей шине, может принимать три состояния: логический нуль, логическая единица и высокоомное состояние, сравнимое с физическим отключением (его часто называют Z-состоянием). Без этого третьего состояния было бы невозможно объединить нескольких выходов. Поэтому для подключения к общей шине (с параллельной или последовательной передачей данных) можно использовать ТТЛ схемы с открытым коллектором на выходе, предназначенные для такого соединения, или КМОП схемы с Z-состоянием выхода.

Аналоговые устройства с высоким входным сопротивлением необходимы для работы с некоторыми специфическими элементами, в частности с датчиками физических величин. Примером может служить датчик с электродами для измерения показателя рН жидкости, имеющий сопротивление порядка 10 12Ом. К счастью, существует ряд операционных усилителей, входное сопротивление которых согласуется с такой величиной. Разработчику схемы необходимо соблюдать определенные правила размещения элементов. Соединительный кабель и особенно соединительный элемент должны выбираться и монтироваться очень тщательно. От этого в большой степени зависит качество работы всей схемы. Обычно имеет смысл приобрести соединительный кабель со специальным разъемом для присоединения к входу усилителя.

2.6.1. Генератор тока

Генератор тока — это устройство, обеспечивающее нужный ток (по возможности точно задаваемый и стабилизированный) в нагрузке с переменным сопротивлением. Среди областей его применения можно отметить перезаряд батареи, введение тока с медицинскими целями или электролиз химического раствора. В промышленности генераторы тока находят широкое применение для передачи информации, получаемой при измерении различных физических величин.

Есть несколько способов построения генератора тока, в том числе с применением специализированных схем. В простых схемах, представленных на рис. 2.32, используются стандартные компоненты (транзистор или операционный усилитель), но качество их работы заслуживает высокой оценки.

При проектировании генератора тока сначала следует определить верхний предел изменения сопротивления нагрузки, от которого зависит требуемое напряжение источника питания. Например, чтобы получить ток 10 мА через резистор 100 Ом, необходимо напряжение не менее 1 В. Если сопротивление увеличивается до 1000 Ом, потребуется уже 10 В и т. д. Генератор, работающий при напряжении питания 24 В, сможет обеспечить ток 10 мА при коротком замыкании на выходе или при подключении резистора с максимальным сопротивлением 2,4 кОм.
