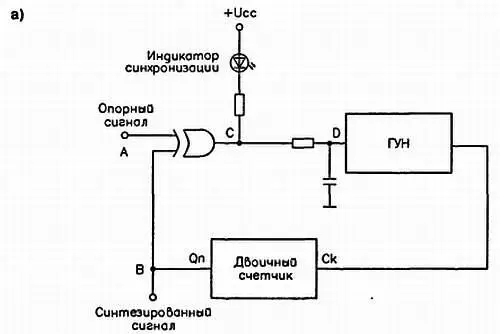

Рис. 2.35. Схема ФАПЧ ( а)

В качестве компаратора используется вентиль, выполняющий логическую функцию Исключающее ИЛИ. Напомним, что такой вентиль переходит в состояние логического нуля на выходе, когда на его входах появляются идентичные сигналы. Генератор вырабатывает прямоугольные импульсы, частота которых регулируется путем изменения управляющего напряжения. Сигнал генератора поступает на один из входов вентиля, а на второй вход подается опорный сигнал. В случае их несовпадения на выходе вентиля появляется импульс, передний фронт которого опережает фронт опорного сигнала или отстает от него (рис. 2.35б).

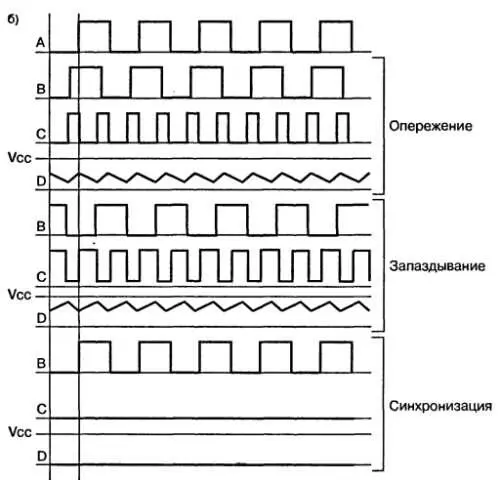

… и эпюры сигналов в точках схемы ( б)

После интегрирования импульс преобразуется в управляющее напряжение и поступает на вход генератора, что обеспечивает корректировку частоты сигнала на его выходе. При синхронизации сигналов выход вентиля находится в состоянии 0. Для индикации режима синхронизации к этому выходу обычно подключают светодиод.

Аналогичный способ применяется для индикации настройки радиоприемника на передающую станцию. Для того чтобы повысить гибкость и точность регулировки, между выходом генератора и входом компаратора включают делитель частоты (двоичный счетчик). Например, если частота опорного сигнала составляет 50 Гц и используется счетчик, включенный по схеме умножителя на 128 G бит), то генератор будет функционировать на центральной частоте 6400 Гц A28x50). Тогда при работе системы автоподстройки колебания частоты синтезируемого сигнала будут менее резкими. Микросхема CD4046, выполняющая функцию ФАПЧ, содержит весь набор описанных элементов, за исключением счетчика. Вопрос об использовании счетчика и о выборе его коэффициента деления должен решаться разработчиком устройства.

2.7.1. Согласование ТТЛ схемы с сигналом стандарта RS232

Стандарт RS232 (он определяет размещение выводов соединительных элементов типа DB9 и DB25) предполагает использование двух источников напряжения: -12 и +12 В. Однако для работы многих процессоров и периферийных устройств такое напряжение питания не требуется. В большинстве случаев допустимым можно считать диапазон напряжений от ±3 до ±12 В. При этом крайне редко возникает необходимость в отрицательном напряжении питания для цифровых схем.

Наибольшее число классических устройств питается от источников положительного напряжения 5 В. Проблема согласования уровней сигналов возникает каждый раз при использовании последовательного интерфейса. Для решения задачи выработано несколько подходов, требующих применения схем различного уровня сложности и стоимости. Чаще всего используется специализированная микросхема типа МАХ232 или один из ее аналогов, содержащих в обозначении цифры 232. Эта схема согласует уровни сигналов, передаваемых в двух направлениях по двум различным каналам. При ее использовании требуется подключение четырех внешних конденсаторов.

Простая схема для согласования ТТЛ устройств (с уровнями сигналов 0/5 В) со стандартом RS232 показана на рис. 2.36. Она содержит оптопару с двумя присоединенными к ней резисторами и обеспечивает полную гальваническую развязку между входом и выходом. Оптопара выполняет роль управляемого выключателя, который при зажигании светодиода входным сигналом соединяет последовательный вход интерфейса с источником напряжения 12 В, подключенным к одному из неиспользованных контактов разъема DB9 или DB25.

Рис. 2.36. Схема согласования с использованием оптопары

2.7.2. Согласование сигнала стандарта RS232 с ТТЛ схемой

Обсудив в предыдущем разделе преобразование сигнала ТТЛ устройств к уровню ±12 В, перейдем к рассмотрению обратной операции. В данном случае задача также может выполняться специализированной микросхемой, к которой добавлено небольшое число внешних компонентов. Более простая схема, содержащая транзистор и два резистора, приведена на рис. 2.37.

Рис. 2.37. Схема согласования на транзисторе
