Для борьбы с этим явлением в анодный выпрямитель обязательно вводится фильтр. Прежде чем рассматривать работу фильтра, необходимо сказать несколько слов о том, что такое пульсирующий ток, который мы получаем с помощью вентиля. Пульсирующий ток может появиться в цепи, в которой одновременно работают два генератора и один из них дает постоянное напряжение (например, батарея), а другой — переменное (рис. 79).

Рис. 79. Пустив постоянный и переменный ток в общую цепь, получим в ней пульсирующий ток. Можно решить и обратную задачу — с помощью фильтров разделить пульсирующий ток на постоянную и переменную составляющие.

Общий ток в такой цепи можно рассматривать как сумму постоянной и переменной составляющей, то есть постоянного и переменного токов, каждый из которых создается соответствующим генератором. Если поочередно выключать каждый из генераторов, то в общей цепи будет протекать то постоянный, то переменный ток. И лишь при одновременной работе генераторов, то есть тогда, когда постоянный ток будет суммироваться с переменным, ток в общей цепи будет пульсирующим. Постоянную и переменную составляющую можно обнаружить в любом пульсирующем токе, независимо от того, каким путем этот ток был получен.

В случае необходимости можно разделить постоянную и переменную составляющие пульсирующего тока с помощью специальных электрических цепей получивших название фильтров (рис. 79, лист 124).

Простейший фильтр может состоять из конденсаторов С ф и сопротивления R ф , соединенных параллельно. Конденсатор, как известно, постоянного тока не пропускает, и поэтому постоянная составляющая пульсирующего тока пойдет только через сопротивление.

Переменная составляющая может пойти как через сопротивление, так и через конденсатор, а поскольку мы хотим отделить ее от постоянной составляющей, то нужно так подобрать емкость конденсатора, чтобы его емкостное сопротивление х с было бы во много раз меньше чем R ф (см. стр. 110). В этом случае переменная составляющая пульсирующего тока практически пройдет только через конденсатор (по пути наименьшего сопротивления). При выборе емкости конденсатора необходимо учитывать частоту переменной составляющей (рис. 80, 81).

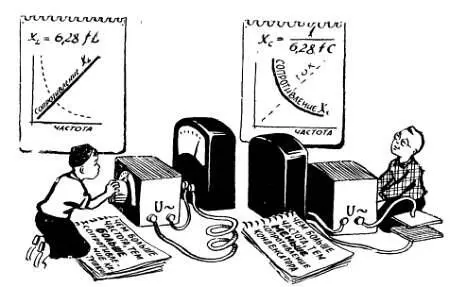

Рис. 80. Сопротивление конденсатора и катушки, включенных в цепь переменного тока, зависит от частоты тока: чем больше частота, тем меньше емкостное сопротивление и больше индуктивное.

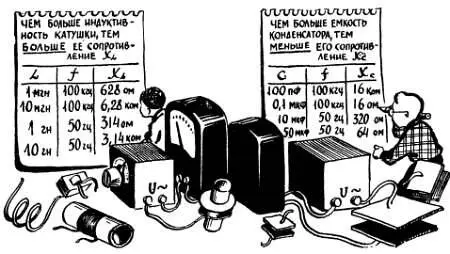

Рис. 81. Аналогично при увеличении емкости конденсатора его емкостное сопротивление уменьшается, а при увеличении индуктивности катушки ее индуктивное сопротивление растет.

Так, на высоких частотах малое х с можно получить при сравнительно небольшой емкости конденсатора С (сотни, тысячи пикофарад), в то время как на низких частотах и в том числе на частоте 50 гц для получения малого х с приходится брать конденсаторы сравнительно большой емкости (от десятков, сотен тысяч пикофарад до нескольких сот микрофарад).

Такую большую емкость легче всего получить в так называемых электролитических конденсаторах (КЭ), где для накопления зарядов на обкладках используются электрохимические процессы. По внешнему виду электролитические конденсаторы представляют собой небольшой алюминиевый цилиндр, который является выводом одной из обкладок (лист 72). На корпусе конденсатора всегда указывают его основные данные: емкость и рабочее напряжение, то есть напряжение, которое можно подвести к конденсатору, не опасаясь его пробоя. Что касается емкости электролитического конденсатора, то величина ее зависит от того, в какую цепь включен этот конденсатор. Номинальной, то есть указанной на корпусе, емкостью электролитический конденсатор будет обладать лишь в том случае, если к нему приложить постоянное напряжение, причем обязательно «минусом» к корпусу конденсатора (лист 123). Только под действием постоянного напряжения в конденсаторе возникают те электрохимические процессы, которые позволяют получить большую емкость при сравнительно небольших габаритах. На схемах электролитические конденсаторы всегда обводят пунктирным кругом, знаками «плюс» и «минус» указывают полярность подключения к источнику постоянного напряжения, а рядом с величиной емкости приводят рабочее напряжение. Совершенно очевидно, что в случае необходимости можно использовать конденсатор с большим рабочим напряжением, чем это указано на схеме.
