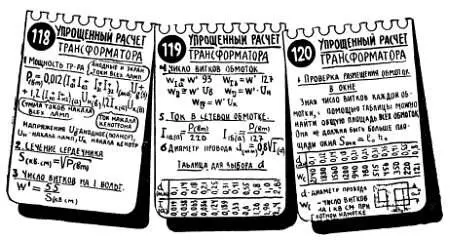

На листах 118, 119 и 120 приведен порядок упрощенного расчета трансформатора.

Исходные данные, которые нужны для расчета, — это накальные, анодные и экранные токи и напряжения примененных ламп. Все эти данные можно взять из таблицы параметров ламп. Если в результате расчета выяснится, что все обмотки не могут уместиться в окне сердечника, то следует увеличить сечение сердечника S и вновь произвести расчет. В результате увеличения S уменьшится число витков на 1 в ( w' ), а следовательно, общее число витков во всех обмотках.

Для того чтобы от сети питать анодные цепи ламп, переменное напряжение нужно выпрямить, то есть превратить его в постоянное напряжение. С помощью вентиля (рис. 77) напряжение превращают в пульсирующее, а затем из пульсирующего напряжения с помощью фильтра получают постоянное напряжение.

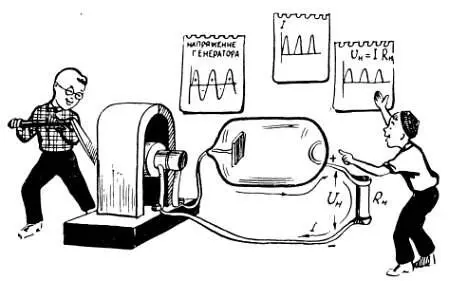

Рис. 77. Возможность использования лампы в качестве вентиля основана на том, что она пропускает ток только тогда, когда на аноде действует положительное напряжение. Если подать на анод лампы переменнее напряжение, то в ее цепи пойдет пульсирующий ток, который будет создавать на сопротивлении нагрузки пульсирующее падение напряжения (пульсирующее напряжение).

В качестве вентиля может быть использован плоскостной полупроводниковый диод, селеновый столбик или двухэлектродная лампа, предназначенная для работы в выпрямителе. Такая лампа называется кенотрон.

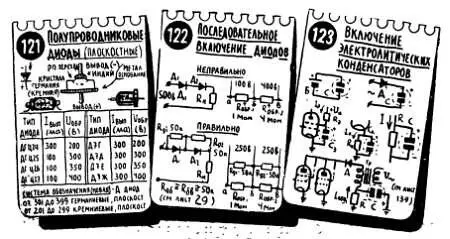

Мы уже знакомы с полупроводниковым диодом, с его способностью пропускать ток только в одну сторону и таким образом преобразовывать переменный ток в пульсирующий. Для работы в выпрямителях выпускаются специальные, так называемые плоскостные диоды (лист 121). Точечные диоды, которые мы использовали для детектирования, в анодном выпрямителе работать не могут. Прежде всего это связано с очень маленькой площадью pn -перехода, который образуется точечными контактами. Из-за этого точечный диод может безболезненно выпрямлять очень маленький ток, обычно 5—20 ма. При больших токах диод начинает нагреваться и в результате этого выходит из строя.

Для распространенных типов плоскостных диодов допустимый выпрямленный ток I вып составляет 100–300 ма (лист 121), и этого более чем достаточно для питания многолампового радиоприемника.

Наряду с допустимой величиной выпрямленного тока важной характеристикой полупроводникового диода (да и любого другого вентиля!) является допустимое обратное напряжение U обр , которое ограничивает величину выпрямленного напряжения U в . Обычно U в должно быть в полтора — три раза меньше, чем допустимое обратное напряжение U обр примененного диода. В противном случае может произойти электрический пробой диода, pn -переход будет разрушен, и диод будет одинаково хорошо пропускать ток в обоих направлениях, то есть потеряет свойства вентиля. В следующем разделе этой главы, а также в главе VIII будет рассказано о практических схемах выпрямителей на полупроводниковых диодах.

Селеновый вентиль — это тоже своего рода палу проводниковый диод, хорошо пропускающий ток только в одну сторону. Промышленностью выпускается много типов селеновых вентилей, и некоторые из них могут быть использованы в нашем приемнике.

Что касается электронной лампы — кенотрона, то возможность ее использования в качестве вентиля основана на том, что электроны будут двигаться к аноду только в том случае, когда на него подано положительное (относительно катода) напряжение. Поэтому если между анодом и катодом лампы будет действовать переменное напряжение, то ток через лампу будет протекать только в те полупериоды, когда на аноде будет «плюс» относительно катода (рис. 77). Однако с помощью одного лишь вентиля питать анодные цепи ламп нельзя, так как из-за пульсации анодного напряжения в громкоговорителе будет слышен сильный фон переменного тока (рис. 78).

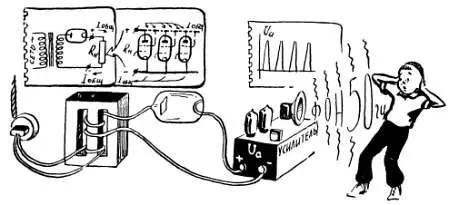

Рис. 78. Преобразование переменного напряжения в постоянное производится в два этапа. Сначала с помощью вентиля получают пульсирующий ток. Если его подвести к нагрузке выпрямителя (анодно-экранные цепи ламп), то на ней будет действовать пульсирующее напряжение.
