Еще раз напомним, что экранную сетку всегда необходимо соединять с катодом через конденсатор С э , иначе по сопротивлению R э будет проходить переменная составляющая экранного тока, и напряжение на экранной сетке будет меняться. Кроме того, если экранная сетка не соединена с катодом (для переменного тока), то она теряет всякий смысл как защита сеточной цепи от анодной.

В батарейной аппаратуре питание ламп осуществляется от двух отдельных батарей — накальной (обычно 1,5 в) и анодной (обычно 60–70 в). В аппаратуре с питанием от сети переменного тока, для того чтобы получить необходимые для лампы напряжения, приходится применять трансформатор (рис. 74, 75) и выпрямитель (рис. 76).

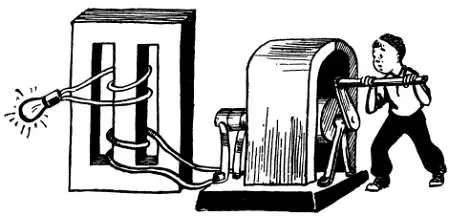

Рис. 74. Под действием переменного напряжения, подведенного к первичной обмотке трансформатора, в ней появляется переменный ток, который создает переменное магнитное поле в стальном сердечнике. В результате изменений магнитного поля наводится переменное напряжение на вторичной обмотке.

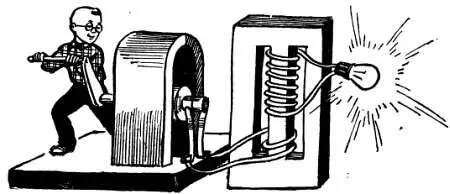

Рис. 75. Напряжение, наведенное во вторичной обмотке, зависит от коэффициента трансформации, то есть от соотношения числа витков первичной и вторичной обмоток. Чем больше витков во вторичной обмотке, тем больше и напряжения на ней.

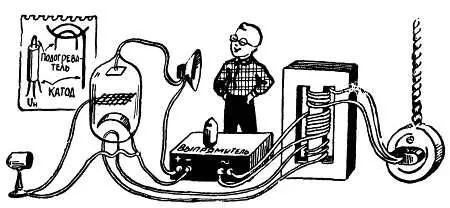

Рис. 76. В сетевой радиоаппаратуре на накал подается переменное напряжение, пониженное с помощью трансформатора до необходимой величины (например, 6,3 в). Питание анодно-экранных цепей тоже осуществляется от сети, но через выпрямитель, преобразующий переменное напряжение в постоянное.

Трансформатор понижает напряжение сети до величины, которая необходима для питания цепей накала (обычно 6,3 в). Нити накала сетевых ламп питаются непосредственно переменным током, так как катод их снабжен подогревателем (лист 110). Имеющийся в блоке питания выпрямитель преобразует переменное напряжение сети в постоянное напряжение, необходимое для питания анодных и экранных цепей, и поэтому такой выпрямитель называют анодным. Переменное напряжение на анодный выпрямитель подается со специальной повышающей обмотки трансформатора, и это позволяет сохранять неизменным анодное напряжение (обычно оно составляет 150–250 в) при питании аппаратуры от сети с различным напряжением 110, 127 или 220 в. В приемнике или усилителе имеется два, а иногда и три трансформатора различного назначения, и тот из них, который используется для получения необходимых питающих напряжений, называют сетевым или силовым трансформатором.

Мы уже знаем, что если расположить рядом две катушки и по одной из них пропустить переменный ток, то возникающее вокруг этой катушки переменное магнитное поле наведет переменный ток во второй катушке. При этом напряжение, которое появится на концах второй катушки (обмотки), будет зависеть от того, насколько сильно обе катушки связаны общим магнитным полем, и от соотношения числа витков первой и второй обмотки: чем больше витков во второй (вторичной) обмотке, тем больше будет напряжение на ней. Так, например, если в первой (первичной) обмотке имеется 100, а во второй 200 витков и если к первичной обмотке подводится напряжение 1 в, то на вторичной обмотке появится напряжение 2 в. Если уменьшить число витков вторичной обмотки в четыре раза (50 витков), то в четыре раза уменьшится действующее на ней напряжение (0,5 в). Цифра, показывающая, во сколько раз напряжение на вторичной обмотке больше, чем на первичной, называется коэффициентом трансформации n (лист 114). Коэффициент трансформации численно равен числу витков вторичной обмотки w 2 , деленному на число витков первичной обмотки w 1 .

Если w 2 меньше, чем w 1 , то коэффициент трансформации меньше единицы и напряжение понижается (понижающий трансформатор). Иногда, правда, для удобства расчетов, в понижающем трансформаторе коэффициентом трансформации считают отношение к w 1 к w 2 , и величина n в этом случае получается больше единицы. Такое «переворачивание» формулы обычно оговаривают специальным примечанием.

Следует заметить, что никакой разницы между понижающим и повышающим трансформатором нет: все зависит от того, к какой обмотке подводится напряжение, то есть от того, какую обмотку мы считаем первичной. Любой повышающий трансформатор станет понижающим, если подвести напряжение к его вторичной обмотке. Точно так же можно понижающий трансформатор включить как повышающий.
