где U — напряжение на этом участке, а I — проходящий по нему ток.

Объясняется эта формула очень просто: напряжение U — это работа, выполняемая при перемещении одного кулона, а ток I — количество кулонов, проходящих за 1 сек. Поэтому произведение тока на напряжение показывает полную работу, выполненную за 1 сек, то есть мощность (рис. 18).

Анализируя приведенную формулу, можно сделать очень важный вывод: поскольку мощность Р в одинаковой степени зависит и от тока I и от напряжения U , то одну и ту же мощность можно получить либо при большом I и малом U , либо, наоборот, при большом U и малом I . И это вполне понятно, так как при увеличении той работы, которую выполняет каждый заряд, можно уменьшить число «работающих» зарядов и общая работа останется неизменной.

Подставляя в формулу для мощности значения U и I , взятые из закона Ома, можно получить очень удобные расчетные формулы, позволяющие определить мощность Р , если известно U и R или I и R (лист 39).

Рассмотренные нами процессы, происходящие в электрических цепях, законы, которым подчиняются эти процессы, и формулы, которые их выражают, еще окажут вам очень большую помощь при разборе схем приемников, магнитофонов, телевизоров и другой радиоаппаратуры.

Дело в том, что после знакомства с полной схемой того или иного устройства изучают отдельные его элементы, которые в конечном итоге можно рассматривать как сравнительно простые цепи с последовательно или параллельно включенными сопротивлениями. Для того чтобы приобрести опыт в разборе таких схем, попробуйте рассмотреть схему, изображенную на листке 41, и по известным формулам (лист 42) подсчитать токи напряжения в различных участках, а также мощность в каждом из сопротивлений. Все решения этой задачи сведены в таблицу (лист 41).

Рассказывая об электрической цепи и происходящих в ней процессах, мы очень часто приводили вспомогательные примеры: падение топора, спуск саней, движение воды в трубе и т. п. Но, конечно, все эти примеры не заставили вас забыть о том, что в действительности мы имели дело с явлениями совсем другого рода, явлениями электрическими, которые имеют совершенно особую природу и лишь внешне напоминают приведенные нами простые аналогии.

На этом, пожалуй, мы могли бы закончить свое первое знакомство с электротехникой, хотя многие очень важные вопросы мы даже не затронули. Так, например, во всех случаях мы считали, что источником тока является батарейка и в цепи протекает постоянный ток, то есть ток, величина и направление которого не меняются. А ведь на практике мы очень часто имеем дело с переменным током, источником которого являются специальные генераторы. У такого тока непрерывно меняется не только величина, но и направление движения зарядов (рис. 20).

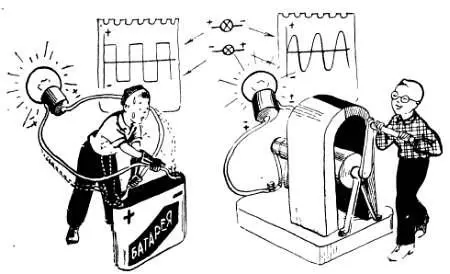

Рис. 20. В технике широкое распространение получили генераторы переменной э.д.с., на выходных зажимах которых знак и количество избыточных зарядов непрерывно меняются. Такие генераторы создают в цепи переменный ток.

Так, например, направление тока в электрической сети, которая приходит в наш дом с городской электростанции, меняется несколько десятков раз в течение секунды. Переменный ток, так же как и постоянный, может выполнять полезную работу. Ведь заряды, движущиеся то в одну, то в другую сторону, нагревают проводник и создают вокруг него магнитное поле, так же как и заряды, двигающиеся в одном направлении.

Переменный ток имеет ряд серьезных преимуществ перед постоянным. Главное из них, пожалуй, состоит в том, что переменный ток легко трансформировать, то есть с помощью специальных устройств — трансформаторов — можно в любом участке сложной цепи повысить или понизить напряжение до нужной нам величины.

Другое достоинство переменного тока: вокруг проводника, где он протекает, возникают радиоволны, с помощью которых и осуществляется радиопередача. Но об этом мы поговорим уже в следующей главе.
