Во-вторых, разные страны, а иногда и отдельные опасающиеся конкуренции фирмы выпускали свои собственные типы ламп, и сейчас в мире существуют десятки ламп, совершенно одинаковых по своим усилительным возможностям, но отличающихся устройством.

Наконец, третья причина — для разных радиоустройств нужны различные электронные лампы, работающие при разных анодных или накальных напряжениях, позволяющие получить большое усиление по току или большое усиление по напряжению, лампы, рассчитанные на различные виды анодной нагрузки и т. д. Так, например, среди современных отечественных ламп вы найдете около двух десятков триодов, каждый из которых имеет свои особенности. А ведь, кроме триодов, имеются другие типы усилительных ламп, и среди них существует такое же, если не большее, разнообразие. Сейчас мы попробуем разобраться в богатом ассортименте ламп, научимся отличать одну лампу от другой и в ряде случаев решать вопрос об их взаимной замене.

Наш любимец триод далеко не безгрешен — у него есть два весьма серьезных недостатка. Во-первых, в триоде открыт путь для так называемой обратной связи, то есть для влияния выходного сигнала на входной. Анод и управляющая сетка триода образуют своего рода конденсатор, и именно через него «мощная копия» воздействует на свой оригинал. В зависимости от целого ряда обстоятельств обратная связь может усиливать входной сигнал или, наоборот, ослаблять его. В обоих случаях нормальная работа усилителя нарушается, и поэтому большую емкость между анодом и сеткой относят к недостаткам триода.

Второй недостаток триода можно было бы определить так: анодное напряжение слишком сильно управляет анодным током. Правда, наш прежний вывод о том, что анод действует на ток слабее, чем сетка, остается в силе — иначе лампа вообще не усиливала бы напряжения. И все же хотелось, чтобы переменное анодное напряжение еще меньше «вмешивалось» в дела анодного тока, чтобы полновластным хозяином здесь был только входной сигнал, поданный на сетку.

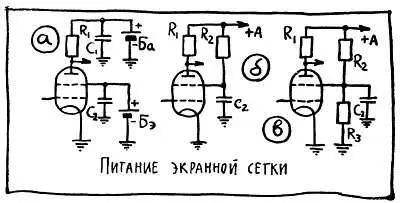

Оба недостатка триода устраняются одним ударом — между управляющей сеткой и анодом располагают четвертый электрод — так называемую экранную сетку (рис. 40, а). Также как и управляющая, это сетка только по названию, фактически она представляет собой спираль. Четырехэлектродная лампа называется тетродом — тетра по-гречески значит четыре. Для того чтобы экранная сетка выполняла свои функции, нужно подать на нее положительное напряжение и одновременно заземлить ее через конденсатор (рис. 41).

Рис. 41

Положительное напряжение на экранной сетке ускоряет движение электронов, которые, пролетев сквозь нее так же легко, как и через управляющую сетку, устремляются к аноду.

Положительное напряжение на экранной сетке, для краткости мы будем называть его просто экранным напряжением или «плюсом» на экране, заметно уменьшает влияние анодного напряжения на анодный ток. Как бы ни уменьшался теперь «плюс» на аноде (на схемах для краткости пишут +А), экранная сетка продолжает делать свое дело — с постоянной силой подталкивать электроны к аноду.

Здесь необходимо отметить, что часть электронов, примерно 5—10 %, перехватывается самой экранной сеткой, и в лампе появляется экранный ток — некоторое подобие анодного тока. Экранный ток позволяет очень просто подавать напряжение на экранную сетку от анодной батареи (рис. 41, б). Дело в том, что для большого числа ламп экранное напряжение должно быть меньше анодного. Это довольно легко сделать, если подать напряжение на экранную сетку с «плюса» анодной батареи через гасящее сопротивление R 2 . Проходя поэтому сопротивлению, экранный ток создаст на нем какое-то падение напряжения (закон Ома!) и в результате этого уменьшится напряжение на экранной сетке. Так, например, если напряжение анодной батареи 250 в и на гасящем сопротивлении теряется 150 в, то на экранной сетке (то есть между этой сеткой и «землей») действует остаток 100 в. Из сказанного ясно, что для того, чтобы понизить экранное напряжение, достаточно увеличить гасящее сопротивление. Довольно часто пониженное напряжение на экранную сетку подают с делителя (рис. 41, в).

Конденсатор С 2 в цепи экранной сетки выполняет роль обычной развязки — он замыкает на «землю», то есть на катод, переменную составляющую экранного тока, которая появляется под действием усиливаемого сигнала. Но это далеко не все. Конденсатор в экранной цепи замыкает на «землю» также и переменные токи, которые в триоде попадали из выходной цепи во входную и таким образом создавали обратную связь. Теперь эти токи пройдут на «землю» по пути наименьшего сопротивления, то есть через емкость анод — экранная сетка, и через развязывающий конденсатор. Так экранная сетка защищает управляющую от анода.
