Иначе устроен подогревный катод. Он представляет собой круглую или прямоугольную трубку, внутрь которой вставлен специальный подогреватель — тонкая, сложенная в несколько раз и тщательно изолированная проволока или спираль, которую часто называют нитью накала. Такой катод — это уже не электроплитка, а всего лишь чайник, установленный на плитке-подогревателе. Система с подогревом почти всегда имеет три вывода — два от подогревателя и один самостоятельный от катода. В то же время прямонакальный катод имеет всего два вывода — ведь он «сам себе» подогреватель. Нить накала в подогревном катоде играет вспомогательную роль, и поэтому отдельным электродом ее не считают и на упрощенных схемах не рисуют.

Когда-то катоды электронных ламп делали из тугоплавкого металла и нагревали их до температуры 2000–3000 градусов. Лампа с таким катодом могла бы по совместительству освещать, а иногда даже обогревать помещение. Сейчас вольфрамовые катоды сохранились лишь в очень мощных лампах, предназначенных для радиопередатчиков. Во всех электронных лампах небольшой мощности, и в том числе в лампах для приемников, телевизоров, магнитофонов, используются активированные катоды. Они лучше, чем вольфрамовые, эмиттируют электроны, потребляют меньше энергии и работают при сравнительно небольших температурах — 800—1200 градусов.

Как вы уже, очевидно, догадались, все эти замечательные свойства достигаются за счет того самого активирования, о котором говорится в названии катода.

Активирование заключается в том, что катод снаружи покрывают тончайшим, буквально в один атом толщиной, слоем бария или окислов некоторых металлов. Активирование облегчает электронам выход из катода, но в то же время активированные катоды требуют очень бережного отношения к себе. Даже небольшое на 5—10 % перекаливание активированного катода резко снижает срок его службы — активный слой преждевременно разрушается и лампа выходит из строя, как принято говорить, «теряет эмиссию». При нормальной эксплуатации большинство ламп с активированным катодом работает несколько тысяч часов.

Следующий вопрос, на котором мы остановимся, это включение триода в реальную усилительную схему. Здесь есть одна очень важная особенность, с нее мы и начнем.

Сколько будет 2 + 2? Подождите улыбаться, нам сейчас придется рассмотреть случай, когда результат равен… трем.

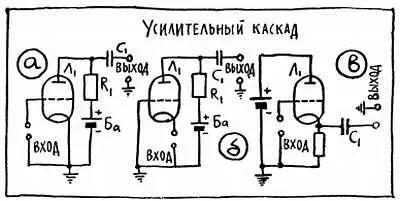

Для того чтобы подвести к усилителю входное напряжение, нужно иметь два входных зажима. Два зажима нужно для того, чтобы вывести или, как говорят, снять усиленное выходное напряжение. В итоге получается четыре. А у триода есть только три электрода (подогреватель считать нечего, мы уже об этом говорили). Вот и выходит, что нам нужно получить 2 + 2 = 3! И самое интересное, что сделать это можно, причем тремя разными способами: нужно так составить схему, чтобы один из электродов — катод, анод или сетка использовался бы дважды — и во входной и в выходной цепи (рис. 38, а, б, в). Из этих трех решении мы рассмотрим одно самое распространенное — схему с общим катодом (рис. 38, а).

Рис. 38

Перед тем как рисовать схему, еще одно замечание. Радиоэлектронную аппаратуру, как правило, монтируют на металлическом шасси (хотите убедиться — загляните внутрь приемника). Шасси — хороший проводник тока, и его всегда используют как одну из соединительных цепей. В приемниках, например, шасси выполняет роль проводника, соединенного с заземлением. Поэтому когда требуется какую-нибудь деталь заземлить, ее просто соединяют с шасси. Так поступают и с катодом. В этом случае все цепи, соединяющиеся с катодом, а таких цепей несколько, достаточно подключить к шасси. Совершенно ясно, что шасси сможет служить одним из проводов накала. Если лампа имеет катод прямого накала, то с шасси соединяют «плюс» накальной батареи и одновременно «сажают» на шасси один из выводов катода каждой лампы. Это позволит вести к катоду лишь один провод от накальной батареи, от ее «минуса».

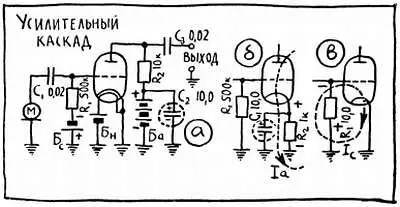

Теперь нарисуем схему, она довольно проста (рис. 39, а).

Рис. 39

Источник входного сигнала (в нашем примере микрофон) одним концом, через конденсатор С 1 , подключается к сетке, другим — к катоду через шасси. Таким образом, усиливаемое напряжение, как это и должно быть, действует между сеткой и катодом.
