Несмотря на очевидные достоинства, тетрод не получил широкого распространения, а в современных приемниках он не применяется вообще. Причиной этому одно весьма неприятное явление с довольно громоздким названием «динатронный эффект».

Когда электроны с большой скоростью врываются в анод, то они выбивают из металла другие, так называемые вторичные электроны. Казалось бы, что эти электроны, так же как и основные, первичные, должны вернуться обратно на анод под действием положительного напряжения. Однако так бывает не всегда.

Поскольку на нагрузке действует переменное (выходное) напряжение, то меняется напряжение и на аноде — об этом мы уже говорили не раз. В некоторые моменты времени напряжение на аноде может уменьшиться очень сильно, буквально до нескольких вольт, и анод почти совсем перестанет притягивать электроны. В эти тяжелые минуты большую помощь аноду оказывает экранная сетка — именно она поддерживает анодный ток, подталкивает электроны к ослабевшему аноду.

Но беспредельно уменьшать анодное напряжение нельзя. Наступает такой момент, когда лампа вдруг перестает нормально работать, ее анодный ток резко уменьшается, а экранный — возрастает. Что же случилось? Кто виновник катастрофы? Оказывается, когда напряжение на аноде становится значительно меньше, чем на экранной сетке, та начинает «затягивать» вторичные электроны, которые создают встречный ток, направленный против основного анодного тока. Это явление и называется динатронным эффектом.

Для того чтобы спасти тетрод, устранить в нем динатронный эффект, применяют так называемую лучевую конструкцию лампы (рис. 40, б). С помощью довольно простых приспособлений заставляют электроны двигаться от катода к аноду не широким фронтом, как в обычной лампе, а узкими, острыми лучами. Эти электронные лучи как бы отталкивают к аноду вторичные электроны и таким образом предотвращают динатронный эффект.

Лучевой тетрод — весьма распространенный тип усилительных ламп, но еще большей популярностью пользуется пентод — пятиэлектродная лампа (рис. 40, в). Пятый электрод — это еще одна, третья по счету сетка, расположенная вблизи анода. Эта сетка, которую называют пентодной или антидинатронной, всегда соединена с катодом либо внутри баллона, либо на ламповой панельке. Именно подключение к катоду позволяет пентодной сетке успешно бороться с динатронным эффектом.

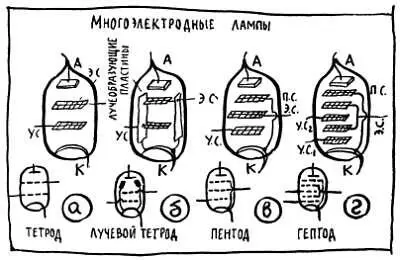

Рис. 40

Если вы живете на втором этаже, а ваш товарищ на первом, то справедливо сказать, что вы живете выше его или, наоборот, что он живет ниже вас. Когда мы говорим, что на аноде «+» относительно катода, то это одновременно значит на катоде «—» относительно анода. Пентодная сетка соединена с катодом, и поэтому на ней также действует «—» относительно анода. Именно этот «минус» отталкивает обратно к аноду вторичные электроны, ставит для них непреодолимый барьер на пути к экранной сетке. Что же касается основных, первичных электронов, то они практически не успевают «почувствовать» отрицательного напряжения на пентодной сетке и с большей скоростью пролетают сквозь нее, попадая на анод.

Кроме обычных усилительных ламп — триода, лучевого тетрода и пентода, в приемнике применяются еще некоторые специальные лампы. Из них мы рассмотрим только одну — гептод, лампу с семью электродами (рис. 40, г). Она является своеобразным объединением двух пентодов. Как и в обычном пентоде, в этой лампе есть анод, катод и антидинатронная сетка, но кроме них, в гептоде еще имеются две управляющие и две экранные сетки. Конструктивно гептод выполнен так же, как и все остальные лампы, — его сетки — это проволочные спирали, навитые на траверсах и расположенные вокруг катода на различных расстояниях от него. Одна из экранных сеток находится на своем обычном месте рядом с пентодной, а вторая — между управляющими сетками. Обе экранные сетки соединены внутри баллона и имеют общий вывод — к ним подключается один конденсатор и одно гасящее сопротивление.

Что же касается управляющих сеток, то выводы у них отдельные и потому анодным током гептода могут одновременно управлять два входных сигнала.

* * *

ЛАМПЫ ВМЕСТО ЛАМП

Неприятности случаются, как правило, в самые неподходящие моменты. В разгар праздничного вечера вдруг сгорает в радиоле лампа. В этой трагической ситуации вы принимаете смелое решение — забраться в телевизор и извлечь оттуда какую-либо лампу для замены сгоревшей. Но какую?..
