Рудольф Сворень - Ваш радиоприемник

Внутри баллона все электроды объединены в одну жесткую конструкцию. Они закреплены на металлических стойках — траверсах, как бы зажатых между двумя слюдяными дисками (рис. 36, а). В центре находится катод, а вокруг него на двух траверсах навита управляющая сетка, которая, правда, уже давно для простоты выполняется в виде спирали (рис. 35, б). Поверх управляющей сетки-спирали, также на двух траверсах, закреплен анод — круглый или сплюснутый цилиндр, а иногда и прямоугольный короб. В лампах такой конструкции электроны двигаются к аноду во всех направлениях, пути электронов напоминают лучи солнца на детском рисунке.

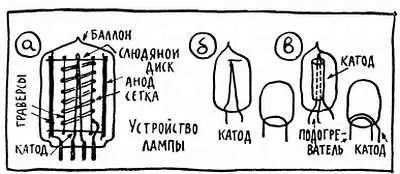

Рис. 36

Выводы всех электродов направлены вниз и выходят наружу сквозь дно баллона. Для того чтобы упростить подключение лампы к электрическим цепям радиоаппарата, применяется состоящий из панельки и цоколя электрический разъем — некоторое подобие розетки с вилкой. Цоколь закреплен на баллоне, и к его контактным штырькам подсоединены выводы электродов. Панелька, наоборот, устанавливается на шасси радиоаппарата, и различные его цепи соединены с контактными гнездами панельки. Лампа включается в аппарат, когда штырьки цоколя входят в соответствующие гнезда панельки.

На протяжении многих лет в нашей стране в основном выпускались стеклянные и металлические лампы с пластмассовым октальным цоколем (рис. 37,в). Такое название он получил потому, что имеет восемь (по-гречески — окта ) контактных штырьков, равномерно расположенных по кругу. Иногда, правда, в зависимости от количества электродов в лампе, на октальном цоколе может быть меньше восьми штырьков. Для того чтобы не произошло ошибки при установке лампы, в центре цоколя имеется ключ с выступом, а в панельке вырез соответствующей формы. Благодаря этому лампа может быть установлена на панели только в одном-единственном положении. В некоторых, в основном в старых, типах ламп один из электродов (почти всегда управляющая сетка) имеет отдельный вывод — колпачок в верхней части баллона.

Два слова о металлических лампах, которые, вообще-то говоря, мало чем отличаются от стеклянных. В дно металлической лампы вварена стеклянная «пуговичка», сквозь которую проходят выводы электродов. Через нее же производится откачка воздуха.

Кстати, о воздухе. Для того чтобы «связать» воздух, который остается даже после самой тщательной откачки, в баллон вводят специальный поглотитель — геттер. После того как лампа полностью изготовлена, геттер особым способом распыляют и он осаждается на стенках. При этом получается черное, а местами зеркальное покрытие, которое хорошо видно в стеклянных лампах.

Несколько лет тому назад наша промышленность освоила новую конструкцию ламп, которые из-за сравнительно небольших габаритов были названы пальчиковыми. Сейчас эти лампы стали самыми распространенными. В пальчиковых лампах роль цоколя выполняет стеклянное дно, в котором закреплены контактные штырьки. Выводы электродов приварены к штырькам внутри баллона.

Пальчиковые лампы бывают двух типов — семиштырьковые (рис. 37, а) и девятиштырьковые (рис. 37, б). Совершенно очевидно, что в соответствии с этим выпускаются семи- и девятигнездные панельки. На цоколе любой пальчиковой лампы всегда имеются все семь или девять ножек. Для правильной установки лампы расстояние между двумя определенными соседними ножками заметно увеличено. Нужно прямо сказать, что вставить пальчиковую лампу в панельку не всегда просто, особенно если панелька находится в каком-нибудь труднодоступном углу. Здесь нужно забыть про свои мускулы и рассчитывать только на терпение.

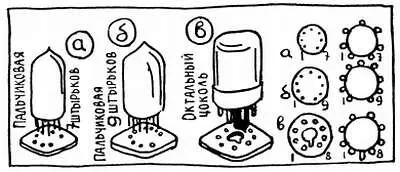

Рис. 37

В некоторых аппаратах, например в слуховых, применяются так называемые сверхминиатюрные лампы, которые в несколько раз меньше пальчиковых. Эти лампы не имеют ни цоколя, ни штырьков — выводы у них сделаны из гибкого провода, который просто припаивается к нужным элементам цепи.

Заканчивая разговор об устройстве лампы, рассмотрим более подробно один из ее электродов, а именно — катод. Все катоды можно разделить на две основные группы: прямого накала (рис. 36, б) и подогревные, или как их еще называют, косвенного накала (рис. 36, в). Катод прямого накала — это обычная растянутая между слюдяными дисками проволочка, двойная, похожая на букву Л, или зигзагообразная, напоминающая букву М. Прямонакальным такой катод называют потому, что он сам является спиралью «электроплитки», то есть ток накала проходит непосредственно по нему.
