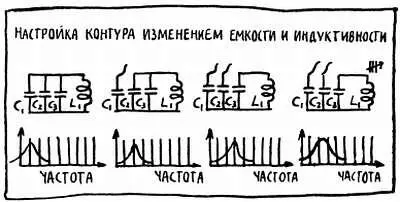

Рис. 28

Такова общая идея использования контура для выбора нужной станции, и именно она лежит в основе всех избирательных цепей радиоприемника. Но от общей идеи до практической схемы нужно еще пройти некоторый путь. Важный шаг на этом пути мы с вами сделаем в следующей главе.

Ближайшая наша задача — познакомиться с реальными колебательными контурами, с их устройством, применяемыми деталями, схемами включения, с особенностями работы контуров на различных частотах. Но мы почти ничего еще не говорили о том, какие частоты применяются для радиовещания, как они распределяются между радиостанциями, каковы особенности распространения радиоволн различной длины. С этих вопросов мы и начнем.

Теперь уже ясно, что для эффективного излучения радиоволн нужны токи высокой частоты (стр. 49). Самая низкая из этих высоких частот, применяемых для радиовещания, — 150 кгц. Легко подсчитать, что при такой частоте передатчик излучает радиоволны длиной 2000 м. Самая высокая частота, используемая для радиовещания, — 73 Мгц соответствует длине волны 4,11 м. Но не нужно думать, что радиовещательные станции работают на всех частотах между этими двумя граничными. Им отводятся четыре строго ограниченных частотных участка — диапазоны длинных, средних, коротких и ультракоротких радиоволн (рис. 16, таблица). Границы этих диапазонов хоть и не очень точные, с некоторым запасом, вы можете найти на шкале настройки вашего радиоприемника.

Нужно заметить, что коротковолновый диапазон не полностью отдан симфоническим оркестрам и спортивным комментаторам. Радиовещательным станциям на коротких волнах предоставлено лишь несколько сравнительно небольших участков, которые находятся в районе волн длиной 25, 31, 42, 49, 75 метров. Эти участки так и называются «Участок 25 метров», «Участок 41 метр» и так далее.

Радиовещательные диапазоны — острова и островки в огромном океане радиоволн. В промежутках между этими диапазонами так же, как и за их пределами, работает огромное количество радиостанций самого различного назначения — телевизионные передатчики, радиолокаторы, межконтинентальные линии радиотелефона и радиотелеграфа, телеметрические линии связи со спутниками, морские, речные, авиационные и космические системы навигации, любительские станции, службы связи скорой помощи, милиции, такси, радиорелейные линии, системы наведения зенитных ракет, «радиопилюли» для исследования желудка, аппаратура телеуправления промышленными объектами. Несколько десятков лет тому назад число радиостанций во всем мире можно было пересчитать по пальцам, и вопрос о том, на какой частоте работать той или иной станции, не имел серьезного значения. Сейчас потребности в свободных радиочастотах настолько велики, что их распределением и учетом занята специальная международная служба, а проблема «тесноты в эфире» стала одной из главных проблем современной радиотехники.

На первый взгляд может показаться, что никакой проблемы быть не должно, что с появлением какой-нибудь новой станции остальные могут потесниться, сблизить свои частоты и высвободить место в любом участке любого диапазона. В действительности это совсем не так. Каждой станции необходима для работы не одна частота, а целый комплект близких частот пли, как принято говорить, полоса частот. Ведь модулированный сигнал — это далеко не синусоидальное колебание и его, так же как мы это делали с другими подобными сигналами, можно представить как сумму синусоидальных составляющих.

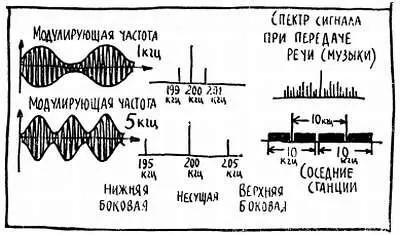

И вот оказывается, что спектр модулированного сигнала содержит составляющие с частотами более высокой и более низкой, чем основная, как ее официально называют, несущая частота передатчика (рис. 29).

Рис. 29

Например, если несущая 200 кгц и мы модулируем ее синусоидальным низкочастотным сигналом с частотой 1 кгц, то передатчик будет дополнительно излучать радиоволны, соответствующие частотам 199 и 201 кгц. Одна из них называется нижней, а вторая верхней боковой частотой. Если вместо 1 кгц использовать для модуляции 3 кгц, то нижняя боковая окажется равной 197, а верхняя 203 кгц. Одним словом, чем выше модулирующая частота, тем дальше отстоят боковые частоты от несущей.
