Андрей Кашкаров - Видеокамеры и видеорегистраторы для дома и автомобиля

Встроенный датчик движения обеспечивает оперативное уведомление об активности в месте установки камеры по SMS, MMS или с помощью видеозвонка.

Авторизация осуществляется по номеру телефона и вводимому коду во время видеозвонка. Функция «белый список» позволяет задать индивидуальные пароли доступа к устройству для 20 пользователей.

Удаленное управление камерой осуществляется в режиме реального времени с помощью тоновых команд (DTMF) или офлайн с помощью SMS. Встроенный интерфейс позволяет:

• поворачивать камеру в четырех направлениях;

• настраивать систему тревожных оповещений;

• управлять громкостью прослушивания;

• составлять расписание записи видеоданных и работы датчика движения;

• просматривать записанные видеофрагменты;

• формировать «белые списки» для абонентов (номеров телефона).

Встроенный аккумулятор позволяет работать автономно в местах, где сложно обеспечить бесперебойное питание устройства.

Технические характеристики:

• CPU ARM 11 SiRF Atlas-IV, АТ-840, 500 МГц, два ядра;

• стандарт GSM 900/GSM 1800;

• GSM-модуль, поддержка GPRS;

• матрица 0,3 MPix CMOS цветная;

• разрешение MMS-изображения: фотоснимки JPEG с разрешением 160x128, 320x240 и 680x480 Pix;

• угол обзора камеры и датчика движения: 60° (по горизонтали и вертикали);

• режим ночной съемки: максимальная дельность действия инфракрасной подсветки до 6 м;

• встроенный микрофон для удаленного прослушивания (возможность дистанционного прослушивания по телефону);

• дальность эффективной работы ПДУ: управление дистанционно с пультов в прямой видимости до 50 м;

• светодиодная индикация: 5-цветная индикация заряда батареи, 2-цветная индикация мощности сигнала сети;

• серийная съемка до 8 MMS (кадров) в серии — в зависимости от размера изображений;

• отправка ММС на E-mail (отправка фотоснимка по MMS на телефон абонента в случае срабатывания датчика движения и по SMS-запросу);

• автономная работа до 24 ч (Li-Ion, 800 мА/ч);

• питание от осветительной сети переменного тока 100–240 В, 50 Гц;

• температура эксплуатации от -10 до +45 °C;

• размеры: 124x86x42 мм;

• вес: 160 г.

На рис. 2.27 представлен вид на камеру с разобранным корпусом ЗС-видеокамеры GC19.

Рис. 2.27. Вид на камеру с разобранным корпусом 3G-видеокамеры GC19

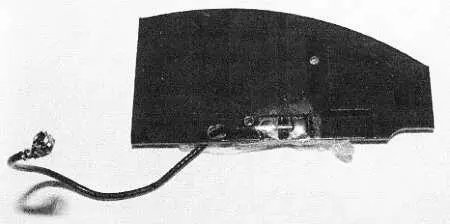

На рис. 2.28 дан вид на оригинальную GSM-антенну 3G-видеокамеры GC19.

Рис. 2.28. Вид на оригинальную GSM-антенну 3G-видеокамеры GC19

На рис. 2.29 представлен вид на плату соединений 3G-видеокамеры GC19.

Рис. 2.29.Вид на плату соединений 3G-видеокамеры GC19

На рис. 2.30 изображен вид на аккумулятор видеокамеры GC19.

Рис. 2.30. Вид на аккумулятор видеокамеры GC19

Особенности, выявленные при эксплуатации

Самым слабым местом данного устройства является разъем miniUSB для питания от внешнего сетевого адаптера (5 В, 0,2 А). Поэтому в ряде случаев приходится или менять его на аналогичный, или подпаивать проводники непосредственно на печатную плату с SM D-элементами — для большей надежности электрического соединения и долговременной работы.

ВажноI

По состоянию на апрель 2013 года по тарифному плану Мегафон-онлайн пакет 20 MMS обходился семейному бюджету в 45 рублей, что позволяло также 4 раза в день прослушивать обстановку в зоне ответственности видеокамеры.

2.3.2. Камера мобильного наблюдения (ММС-камера) V900

Камера мобильного наблюдения V900 имеет аналогичный (предыдущей) функционал и предназначена для тех же задач. Внешний вид ее несколько отличается и представлен на рис. 2.31.

Рис. 2.31. Внешний вид видеокамеры V900

Технические характеристики:

• CPU: GSM 900 / GSM 1800, GPRS;

• 0,3 MPix CMOS-матрица;

• снимки JPEG с разрешением 640x480, 320x240 и 160x128 пикселей;

• угол обзора камеры и датчика движения 60°;

• инфракрасная подсветка до 6 м;
