• компактная конструкция формы, портативный DV;

• поддержка зарядки во время записи;

• чувствительный встроенный микрофон.

Включение достаточно простое. Нажать кнопку «Вкл», 2 раза моргнет красный и загорится постоянно — так включается режим ожидания. Выключение — 3 раза моргнет красный светодиод и затухает.

Фото.В режиме ожидания нажать 1 раз кнопку «Фото», моргнул и засветился красный, фото сделано. Здесь при съемке важно не дергать камеру и держать корпус видеокамеры не «вверх ногами».

Видео.В режиме ожидания нажать и подержать кнопку «Видео», моргнул 4 раза красный светодиод, пошла запись видео, причем световой индикации нет.

При видеосъемке важно не дергать камеру и держать ее корпус не «вверх ногами». Остановка видео — нажать 1 раз кнопку «Видео», до тех пор, пока не засветится красный индикаторный светодиод.

Зарядка внутреннего аккумулятора. Подсоедините к USB-порту ПК или USB-зарядному устройству. Когда зарядка идет — красный светодиод моргает, когда зарядка окончена — световой индикации нет.

Установка даты и времени. В последних прошивках автоматически на карте памяти формируется файл TAG, в котором нужно подправить число и время, после этого вставить карту памяти в устройство и включить его. Дата обновится и будет постоянной до тех пор, пока вы не поменяете флэшку.

В табл. 2.2 представлены технические характеристики видеорегистратора Mini DV Camcorder Т8000 HD.

2.2.4. Как повысить эффективность миниатюрных видеокамер

Эффективность миниатюрных видеокамер на примере AdvoCam HD1, Mini DV Camcorder T8000 HD и аналогичных — в части улучшения чувствительности при записи звука — можно повысить несложным способом, не делая при этом вмешательства в схему устройства.

При эксплуатации устройства обнаружился недостаток в части относительно малой чувствительности микрофона. По техническим характеристикам устройства AdvoCam HD1, Mini DV Camcorder T8000 HD запись ведется при силе звука (непосредственно в районе видеокамеры) более 65 дБ. Это такая громкость звука, при которой отчетливо слышна речь другого человека на расстоянии 2 м.

Поэтому качество и громкость записанного видеокамерой звука (при условии удаления источника) оставляет желать лучшего. Но недостаток можно исправить; для этого придется вскрыть корпус устройства и открыть чувствительную рабочую поверхность электретного микрофона (аналог установленного в сотовых телефонах).

Для того чтобы открыть заднюю крышку видеокамеры и получить доступ к печатной плате и радиоэлементам, необходимо открутить 4 винта по периметру корпуса. Два из них (на стороне, близкой к объективу) закрыты резиновыми заглушками так, что их не сразу можно обнаружить.

После того как задняя крышка корпуса видеокамеры будет снята, устройство предстанет в виде, иллюстрированном на рис. 2.22.

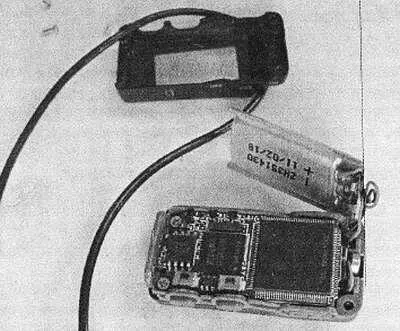

Рис. 2.22. Вид на внутреннее устройство мини-видеокамеры AdvoCam HD1— аккумулятор и печатную плату

В месте, где электретный микрофон касается стенки пластмассового корпуса, монтажным инструментом я убрал часть стенки корпуса. Получился вид, представленный на рис. 2.23.

Рис. 2.23. Вид, иллюстрирующий электретный микрофон

Затем в обратной последовательности собираем корпус. Камера готова к работе; теперь она «слышит» почти в два раза лучше и записывает даже относительно тихий звук, который — при желании — можно дополнительно усилить аппаратными средствами ПК.

2.2.5. Эксплуатация наиболее популярных моделей

Есть и другие видеокамеры, собираемые из отдельных модулей, к примеру электронный модуль ВМ9225, представленный на рис. 2.24.

Рис. 2.24. Вид на подключенный к дисплею электронный модуль ВМ9225

Модуль имеет композитные входы и выходы, позволяющие подключить его к любому источнику видео- и звукового сигнала с аналоговыми выходами. Встроенные энергонезависимые часы реального времени фиксируют время и дату на записываемых файлах.
