Опрокидывание триггера с двумя устойчивыми состояниями
Н. — Я полагаю, что теперь мы о нем все рассказали. Каждый раз, когда в точку А поступает импульс, схема изменяет свое состояние, следовательно, потребуется подать в точку А два импульса, чтобы схема вернулась в свое первоначальное состояние.
Л. — Превосходно, ты совершенно правильно понял принцип работы этого устройства. Как ты видишь, такая система может использоваться для деления любой частоты на 2. Поэтому устройство называют апериодическим делителем частоты . Если сигналы с коллекторов этой схемы преобразовать дифференцирующей схемой такого типа, как изображенная на рис. 64, и использовать для пуска в ход другого триггера с двумя устойчивыми состояниями, то в результате частота будет разделена на 4. Как ты видишь, таким образом можно легко разделить частоту на 4, 8, 16, 32…
Н. — Наиболее важным в этом многоступенчатом устройстве мне представляется первый делитель, так как, вероятно, от него зависит максимальная частота, на которой может работать все устройство. Какими характеристиками обычно обладает такой делитель?
Л. — По изображенной на рис. 82 схеме легко сделать триггер, работающий на частотах до 5 или 6 Мгц. А путем подбора транзисторов и используя резисторы с меньшими, чем я назвал, номиналами, удается делить частоты до 30 Мгц.
Обрати внимание, до какой степени эта система отвечает требованиям, которые можно предъявить к совершенному делителю: тот же самый триггер, который, получая 30 миллионов импульсов в секунду, дает на выходе сигнал с 15 миллионами периодов в секунду, работает точно так же и при получении в секунду четырех импульсов — он даст выходной сигнал с частотой 2 гц.
Н. — Исключительно приятное устройство, но как досадно, что оно делит только на 2 (или на 4, 8, 16…).
Л. — Существуют системы с несколькими устойчивыми положениями, которые позволяют также безупречно делить не на 2, а на 3, 4, 5 и даже на другие числа. Системы эти основаны на тех же принципах, что и схема на рис. 82. Но они немного сложнее, и мы рассмотрим их позднее, когда поведем беседу о счетных устройствах.
Н. — Бедный я, несчастный! Твой триггер с двумя устойчивыми состояниями уже достаточно сложен, а если ты покажешь мне что-нибудь еще более сложное, боюсь, что моя голова не выдержит!
Л. — Не бойся, Незнайкин; усложнять материал мы будем постепенно, и ты убедишься, что на самом деле все намного проще, чем может показаться при взгляде на схему.
Н. — Хорошо, надеюсь, что так и будет. Должен признаться, что мне легче понять новую схему, когда ее можно сравнить с чем-нибудь мне уже знакомым. Впрочем, я вижу некоторую аналогию между твоим триггерем с двумя устойчивыми состояниями на рис. 82 и мультивибратором на рис. 78. Основное различие между ними заключается в том, что в мультивибраторе связь между коллектором и базой противоположного транзистора осуществляется конденсаторами, тогда как в триггере с двумя устойчивыми состояниями цепочка прямой связи состоит из резистивных делителей.
Однотактный триггер
Л. — Ты совершенно прав, Незнайкин. Я вижу, что сегодня ты в прекрасной форме, и поэтому я расскажу тебе о новом типе схемы, которую можно рассматривать как своеобразную дочь схем на рис. 82 и 78. Новую схему я начертил для тебя на рис. 84.

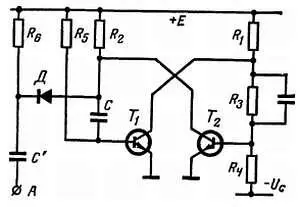

Рис. 84. Схема с одним устойчивым состоянием представляет собой своеобразную смесь мультивибратора и схемы с двумя устойчивыми состояниями; ее можно опрокинуть подачей импульса в точку А, но затем схема самопроизвольно возвращается в первоначальное состояние.
Н. — Очень любопытная схема; транзистор Т 1 , связан с транзистором Т 2 делителем R 3, R 4 как в триггере с двумя устойчивыми состояниями, а коллектор транзистора Т 2 связан с базой транзистора Т 1 конденсатором С как в мультивибраторе с рис. 78. Так что же это: генерирующая или бистабильная схема?
Л. — Ни то, ни другое. Мультивибратор (см. рис. 78) относится к категории так называемых неустойчивых схем, т. е. схем, которые не могут оставаться в каком-либо состоянии: они выходят из этого состояния резким скачком, который возникает самопроизвольно или ускоряется внешним пусковым импульсом. Изображенная на рис. 84 схема обладает одним состоянием, в котором она может пребывать бесконечно долго. Это состояние наступает, когда ток транзистора Т 1 доходит до насыщения, запирая транзистор Т 2 , т. е. так, как это происходит в триггере с двумя устойчивыми состояниями.
