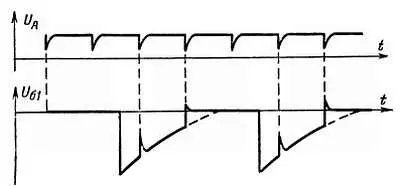

Рис. 80. Подаваемые в точку Асинхронизирующие импульсы вызывают опрокидывание мультивибратора несколько раньше момента его самопроизвольного опрокидывания. В результате мультивибратор дает сигналы с частотой в 3 раза ниже частоты подаваемых в точку Асинхронизирующих импульсов.

Н. — Ну, с этим я не согласен. В первый раз, когда мы применением грубой силы заставим мультивибратор сработать преждевременно, неизбежно произойдет какая-то деформация мультивибратора. При повторном проявлении насилия следующая деформация наложится на первую. И через два или три периода мультивибратор вообще откажется подчиняться.

Л. — Как раз нет, Незнайкин. Мультивибратор не обладает памятью. Каждый раз после срабатывания, как самопроизвольного, так и вызванного внешним импульсом, мультивибратор оказывается в строго определенном состоянии, которое не зависит от вызвавшей его опрокидывание причины.

Н. — Если я правильно понял, твой мультивибратор не помнит зла.

Л. — Радиоэлектроника не располагает средствами психоанализа, которые позволили бы определить настроение мультивибраторов. Говоря проще на языке техники, они не имеют запоминающего устройства. Впрочем, это очень полезное для нас свойство.

Н. — Это действительно не кажется мне очень сложным. Но что произойдет, если я изменю частоту подаваемых в точку А импульсов? Например, если увеличу частоту до 400 гц?

Л. — Может быть, система еще будет действовать, и мультивибратор согласится ускорить ритм своей работы до 400 гц: 3 = 133 гц. Но может случиться и так, что после опрокидывания синхронно с одним импульсом к моменту прихода следующего импульса мультивибратор еще не станет чувствительным к пусковому импульсу. В этих условиях он не признает третьего импульса и сработает на четвертом, который поступает точно в тот момент, когда мультивибратор должен был опрокинуться самопроизвольно. Тогда система будет делить подаваемую частоту не на три, а на четыре.

Н. — Так, значит, система не очень стабильна?

Л. — Она стабильна, если не очень сильно изменять подлежащую делению частоту. Такая система не пригодна для деления любой частоты в одно и то же число раз. Если подаваемая на вход частота изменяется в небольших пределах, то ты получишь превосходный делитель частоты.

Н. — Теперь-то я знаю, где мне использовать это устройство; уже давно мне хотелось сделать делитель на 819, чтобы превратить строчную частоту в кадровую [12] Во Франции действуют два телевизионных стандарта: передачи первой программы ведутся с разложением на 819 строк, а второй и третьей — на 625 строк. ( Прим. перев .) . Для этого я сделаю мультивибратор с собственной частотой срабатывания около 25 гц, вернее, немного меньше (как ты мне объяснил, синхронизация может только ускорить ритм), и подам на него импульсы с частотой строчной развертки.

Л. — Если тебе удастся осуществить свои планы, я готов преподнести тебе в лучшем ресторане фаршированную трюфелями курицу. Но сначала скажи, каким образом намерен ты сделать свои мультивибратор настолько хитрым, что он сработает не на 818-м, а именно на 819-м импульсе? Ведь состояние мультивибратора между этими двумя импульсами изменится настолько незначительно, что для обеспечения стабильности потребуется просто ювелирная регулировка.

Однако, сказанное не означает, что сделать делитель, уменьшающий поступающую частоту в 819 раз, невозможно, только делить ее придется в несколько приемов; ты может быть заметил, что 819 представляет собой произведение трех сомножителей: 9, 7 и 13. В первом каскаде ты разделишь свою частоту на 9. Полученные на первом мультивибраторе импульсы подашь на второй, который разделит их частоту на 7; второй каскад соединишь с третьим, который разделит подаваемую ему частоту на 13. И на этой третьей ступени деления ты, вероятно, столкнешься с наибольшими трудностями.

Н. — Если я правильно понял, ты, Любознайкин, просто суеверный человек — ты боишься числа 13…
