И здесь, как и в схеме, показанной на рис. П2, выходное напряжение не зависит от падения напряжения на эмиттерном переходе, а определяется формулой (П2).

Если от стабилизированного регулятора напряжения необходимо получить еще больший ток, можно на выходе вместо одного транзистора установить два по схеме составного транзистора.

Генераторы

В рассмотренных выше схемах обратная связь подавалась с выхода операционного усилителя на его инвертирующий вход. При этом выходной сигнал подавался обратно на операционный усилитель таким образом, чтобы уменьшить уровень входного сигнала. Такая обратная связь называется инверсной или отрицательной. Если же изменить подключение обратной связи так, чтобы выход операционного усилителя был соединен с неинвертирующим входом, такая обратная связь будет стремиться увеличить входной сигнал и называется регенеративной или положительной обратной связью.

Положительная обратная связь обычно используется в различных генераторах.

Генераторы колебаний прямоугольной формы

На рис. П6 предлагается принципиальная схема генератора прямоугольных импульсов, собранная на операционном усилителе. Генератор работает как автоколебательный ключ, который поочередно переключает выход от одного уровня постоянного напряжения питания к другому, без применения какого-либо внешнего запускающего сигнала.

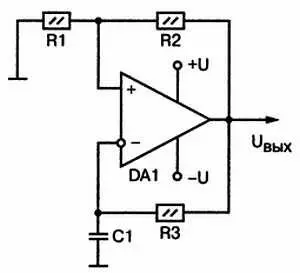

Рис. П6. Принципиальная схема простого генератора прямоугольных импульсов

В этой схеме, называемой также автоколебательным мультивибратором, в качестве переключающего устройства используется операционный усилитель, а положительная обратная связь осуществляется путем подачи выходного напряжения U вых на неинвертирующий вход с помощью делителя R1, R2.

При сравнительно небольшой частоте повторения, не превышающей 100 кГц, фронты импульсов практически оказываются вертикальными, так как их длительность определяется скоростью нарастания операционного усилителя. На более высоких частотах форма фронтов становится заметно экспоненциальной, как показано сплошной линией на рис. П7.

Рис. П7. Эпюры напряжений в схеме генератора: на выходе (сплошная линия) и на конденсаторе (штриховая линия)

Период повторения Т выражается формулой

где RC — постоянная времени, равная в рассматриваемой схеме R3xC1.

Конденсатор С1 и резистор R3 образуют цепь задержки сигнала, поступающего с выхода ОУ на инвертирующий вход. Когда потенциал выхода оказывается равным +U , через резистор R3 начинает заряжаться конденсатор С1. Этот процесс длится до тех пор, пока потенциал инвертирующего входа не увеличится до потенциала неинвертирующего входа. В этот момент схема опрокидывается, и потенциал выхода становится равным — U . Начинается перезаряд конденсатора до нового уровня неинвертирующего входа, когда схема вновь опрокидывается. Напряжение на конденсаторе показано на рис. П7 штриховой линией.

Если абсолютные значения напряжений +U и — U равны, длительность положительной полуволны оказывается равна длительности отрицательной. Это связано с тем, что обе полуволны в этой схеме определяются одной и той же постоянной времени. Такая форма колебаний называется меандром.

Импульсы в форме меандра обладают скважностью, равной двум. Скважностью называется отношение периода повторения к длительности импульсов. Поэтому минимально возможное значение скважности равно двум. Обязательное условие опрокидывания схемы, что соответствует ее работе в качестве генератора, состоит в том, что общий коэффициент усиления по напряжению этой схемы должен превышать единицу.

Другим генератором прямоугольных колебаний является одновибратор или ждущий мультивибратор, использующий положительную обратную связь и имеющий только одно устойчивое состояние. Из этого состояния одновибратор выводится внешним запускающим импульсом и в течение некоторого заданного времени является возбужденным, после чего возвращается в устойчивое состояние. Основная схема одновибратора, использующего операционный усилитель, показана на рис. П8.

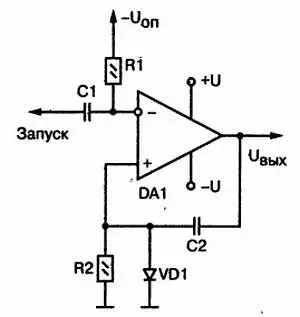

Рис. П8. Схема одновибратора на операционном усилителе
