Этот же ток течет через резистор R2, так как входной ток операционного усилителя отсутствует. Тогда выходное напряжение схемы представляет собой падение напряжения на резисторах R2 и R3 и равняется произведению найденного тока на сумму сопротивлений этих резисторов.

Если резисторы R2 и R3 удалить, а инвертирующий вход операционного усилителя присоединить непосредственно к его выходу, выходное напряжение схемы окажется равным опорному напряжению. Схема легко может быть преобразована для получения источника отрицательною напряжения. Для этого необходимо подключить резистор R1 к источнику питания отрицательного напряжения и изменить на обратную полярность включения стабилитрона.

Зависимость выходного напряжения стабилизатора от сопротивлений резисторов, входящих в схему, позволяет создать стабилизаторы с регулируемым выходным напряжением. Одна из таких схем показана на рис. П2.

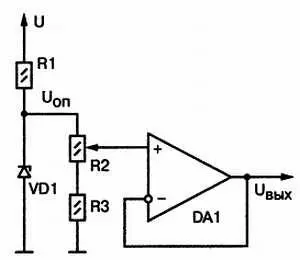

Рис. П2. Схема стабилизированного регулятора пониженного напряжения

Выходное напряжение этой схемы U вых равно напряжению на инвертирующем входе, который соединен с выходом. Потенциал же инвертирующего входа равен потенциалу неинвертирующего входа. Отсюда выходное напряжение должно быть равно потенциалу движка переменного резистора R2. Это доказывается также тем, что операционный усилитель здесь включен по схеме повторителя напряжения. Если сопротивление нижней по схеме части резистора R2 обозначить R К, то выходное напряжение этой схемы составит

В связи с тем, что R К< R2, выходное напряжение U вых оказывается меньше опорного U oп . Резистор R3 предназначен для ограничения минимального значения выходного напряжения.

В стабилизированном регуляторе напряжения, собранном по схеме рис. ПЗ, выходное напряжение оказывается больше опорного.

Рис. ПЗ. Схема стабилизированного регулятора повышенного напряжения

В этой схеме на неинвертирующий вход подается опорное напряжение стабилитрона U oп . Такое же напряжение должно поддерживаться операционным усилителем на инвертирующем входе. Но он подключен к делителю напряжения R2, R3.

Безусловно, потенциал движка резистора R2 меньше выходного напряжения, иначе говоря, выходное напряжение больше потенциала движка резистора R2, то есть выходное напряжение больше опорного. Если, как и раньше, нижнюю по схеме часть сопротивления переменного резистора R2 обозначить то выходное напряжение этой схемы составит

В связи с тем, что R К< R2, выходное напряжение U вых оказывается больше опорного U oп .

Стабилизаторы большой мощности

Если выходной ток операционного усилителя недостаточен для питания подключенной к стабилизатору нагрузки, достаточно добавить в схему дополнительный транзистор, как это показано на рис. П4.

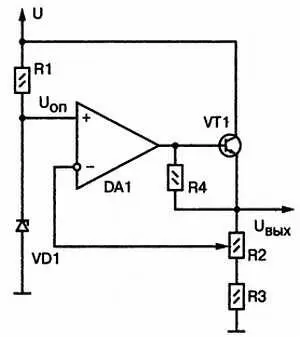

Рис. П4. Схема стабилизатора повышенного напряжения увеличенной мощности

В этой схеме транзистор VT1 используется для усиления тока нагрузки в качестве эмиттерного повторителя, входящего в состав петли отрицательной обратной связи. Таким образом, напряжение обратной связи снимается не с выхода операционного усилителя, а из эмиттерной цепи усилительного транзистора. По этой причине независимо от падения напряжения на эмиттерном переходе транзистора выходное напряжение U вых по-прежнему определяется формулой (ПЗ).

Такой же эмиттерный повторитель можно подключить к стабилизированному регулятору пониженного напряжения (см. рис. П2). Такая схема показана на рис. П5.

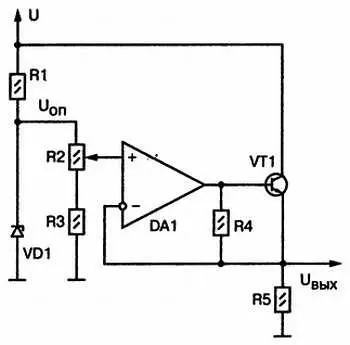

Рис. П5. Схема стабилизатора пониженного напряжения увеличенной мощности
