Для калибровки шкалы переключателем В1 устанавливают предел измерения 100 Гц, а на вход подается сигнал частотой 50 Гц (от сети). Стрелку прибора устанавливают на деление «50» с помощью переменного резистора R13, Теперь, если В1 установить в положение «Контроль» и переменным резистором Rl 1 вновь установить стрелку на деление «50», в дальнейшем для калибровки не потребуется подача на вход устройства напряжения частотой 50 Гц.

В схеме можно применить транзисторы ГТ108Б и диоды Д9Б. Микроамперметр с током полного отклонения 100 мкА.

Борисов В., Партин А. [27]

Этот частотомер собран всего на одной микросхеме и имеет три диапазона измерений: от 20 до 200 Гц, от 200 до 2000 Гц и от 2 до 20 кГц. Принципиальная схема частотомера приведена на рис. 33.

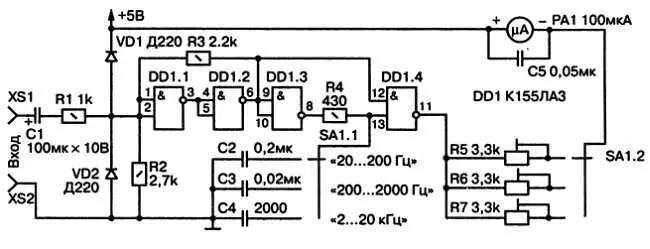

Рис. 33.Принципиальная схема частотомера на микросхеме

На входе устройства включен комбинированный ограничитель сигнала: конденсатор С1 препятствует прохождению постоянной составляющей входного напряжения, а резистор R1 с диодами VD1, VD2 вырезает сигнал между уровнями 0 и +5 В. Сигнал такой формы подается на триггер Шмитта, образованный элементами микросхемы DD1.1 и DD1.2 с резистором R3. С выхода триггера (вывод 6) положительные импульсы подаются на буферный инвертор DD1.3, после которого включен формирователь нормированных импульсов.

Пока на входах DD1.3 длится уровень логического нуля, на его выходе уровень единицы и через резистор R4 заряжается один из конденсаторов С2-С4. Через некоторое время он зарядится до уровня логической единицы и такой же уровень окажется на выводе 13 DD1.4. Однако на выводе 12 , который соединен с входами DD1.3, еще сохраняется уровень логического нуля. Поэтому на выводе 11 продолжает оставаться уровень логической единицы, и через прибор РА1 ток не течет. Далее на входах DD1.3 появляется уровень логической единицы, а на его выходе — уровень логического нуля. Теперь на обоих входах DD1.4 оказывается уровень логической единицы, на выходе уровень логического нуля и появляется ток микроамперметра. Одновременно заряженный конденсатор начинает разряжаться через резистор R4 на выходное сопротивление элемента DD1.3. Когда его потенциал окажется ниже порога, который соответствует уровню логической единицы, элемент DD1.4 вновь опрокинется, на его выходе вновь установится уровень логической единицы и ток через микроамперметр прекратится. Таким образом, амплитуда импульсов тока через микроамперметр равна разнице между логическими уровнями, а их длительность — временем разряда конденсатора от уровня логической единицы до порогового. Значит, эти импульсы нормированы и их параметры, кроме частоты, не зависят от исследуемого сигнала. Тогда ток через стрелочный прибор будет пропорционален частоте входного сигнала.

Никитин В.

В предыдущем сборнике уже были рассмотрены некоторые схемы, построенные на операционных усилителях. Здесь мы продолжим такое рассмотрение.

Стабилизаторы напряжения

Многие электронные устройства нуждаются в прецизионных значениях напряжений источников питания. Современные стабилитроны с температурной компенсацией обладают достаточно хорошей температурной стабильностью порядка 0,0005 %/°С. Однако с помощью стабилитрона удается получить очень небольшой ток нагрузки. Поэтому для использования стабильного напряжения стабилитрона и получения от источника напряжения повышенного тока, вместе со стабилитроном часто применяют операционный усилитель.

Стабилизаторы средней мощности

На рис. П1 показана схема прецизионного источника напряжения. В этой схеме неинвертирующий усилитель подключен непосредственно к стабилитрону, который служит источником опорного напряжения.

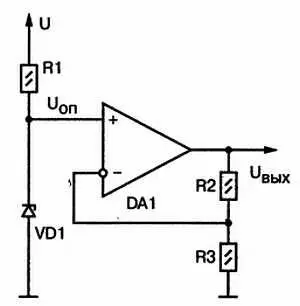

Рис. П1.Прецизионный стабилизатор напряжения

Сопротивлением резистора R1 определяется ток стабилитрона, и оно выбирается, исходя из паспортного значения его рабочего тока. От соотношения сопротивлений резисторов R2 и R3 зависит выходное напряжение схемы U вых , так как потенциал точки их соединения должен быть равен опорному напряжению U oп . Это связано с тем, что оба входа операционного усилителя должны находиться под одинаковым напряжением. Для определения выходного напряжения этой схемы найдем сначала согласно Закону Ома ток, текущий через резистор R3:
