А. Черномырдин - Семь шагов в электронику

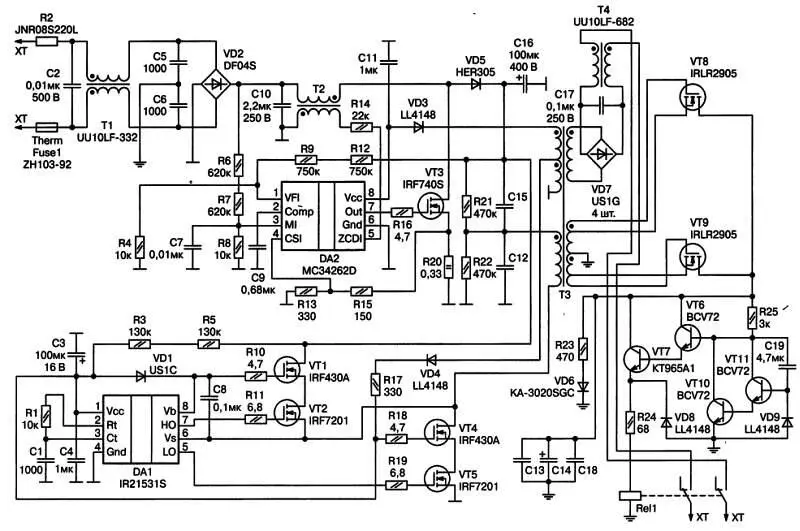

Рис. 8.18. Окончательный вариант схемы блок питания

А вот так, с учетом всех доработок, будет выглядеть схема стабилизатора напряжения накала.

Остается добавить еще немного — фото готового блока питания и стабилизатора напряжения накала (рис. 8.20 и рис. 8.21).

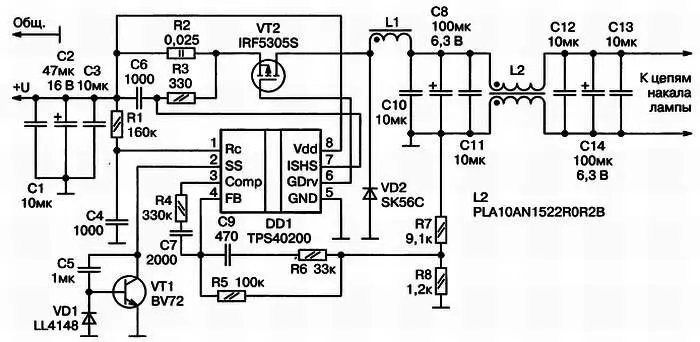

Рис. 8.19. Окончательный вариант стабилизатора напряжения накала

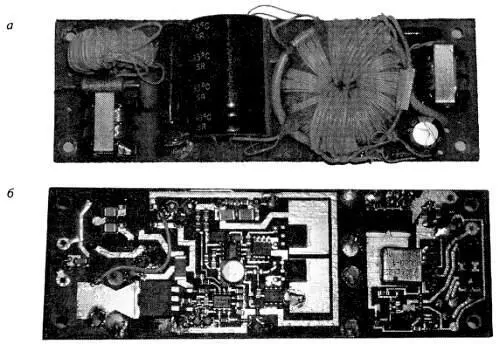

Рис. 8.20. Внешний вид блока питания:

а— вид со стороны деталей, б— вид со стороны монтажа

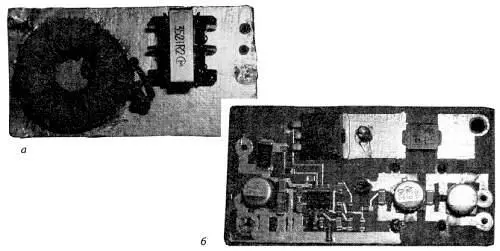

Рис. 8.21. Внешний вид стабилизатора напряжения накала:

а— вид со стороны деталей, б— вид со стороны монтажа

Ответ — почти наверняка можно! Каждый автор идет к своей будущей конструкции своим собственным путем. И путь этот зависит от множества самых различных факторов. Опытен ли автор или пытается сделать лишь первые шаги в самостоятельном творчестве? Может ли он щедро потратиться на детали или вынужден экономить на каждом резисторе? Есть ли у него доступ к хорошим измерительным приборам или он вынужден отлаживать конструкции почти вслепую?

Нравится ли ему большая солидная конструкция или он предпочитает миниатюрные устройства? Есть ли у него дома компьютер, и умеет ли он программировать? И тысячи, тысячи других «если», которые у каждого автора свои.

Именно из этой, уникальной для каждого автора комбинации всех этих «если» и рождается, в конце концов, то, что можно назвать авторским почерком , когда один взгляд на конструкцию позволяет сразу определить, кто ее создал. Не следует думать, что сделанное нами — непременно шедевр (хотя, впрочем, иногда случается и такое, как произошло это много лет назад с культовым трансивером UW3DI), но все равно любой творец вправе гордиться своим творением.

Что же дальше?А дальше — дальше все зависит от самого автора конструкции, уважаемый читатель. Ограничится ли он тем, что изготовит один экземпляр устройства, или же захочет поделиться им с другими радиолюбителями? Выложит ли на свой сайтик фото с приписочкой «схему — за отдельные деньги» или карами за нарушение авторских прав? Намалюет ли он схему на листке туалетной бумаги или не поленится вычертить ее в хоть каком-то редакторе? Подготовит ли вполне приличную статью, или «креатифф», после которого остается больше вопросов, чем ответов (причем главным вопросом будет «зачем было это писать?»). На эти вопросы каждый из вас теперь должен ответить сам.

Ну вот, уважаемый читатель, мы с вами попытались одолеть самое начало пути в электронику. Возможно, кому-то и эти семь шагов оказались непосильной задачей — ничего плохого в этом нет, дорог на свете тысячи, просто именно эта дорога оказалась не для Вас. Если же Вы не только прошли этот короткий путь, но и рветесь дальше — возможно, это будет, как принято выражаться, ваша «дорога длиною в жизнь». И нам останется только пожелать вам счастливого пути.

Успехов, уважаемый читатель!

Отличительная особенность этого терморегулятора — он полностью размещен в вилке паяльника! Схема устройства приведена на рис. 9.1.

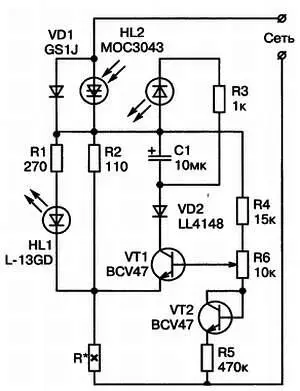

Рис. 9.1. Схема терморегулятора для паяльника

Путь прохождения тока паяльника различен для разных полуволн сетевого напряжения: положительная полуволна проходит через диод VD2, отрицательная — через оптосимистор HL1. Резисторы R2, R* (нагреватель паяльника), R4, R5 и R6 образуют мост, в диагональ которого включен транзистор VT1. Измерение сопротивления нагревателя происходит только на положительных полуволнах сетевого напряжения. Если паяльник холодный, сопротивление нагревательного элемента мало, мост разбалансирован, и через цепочку VT1, VD2 заряжается конденсатор С1. Напряжение на нем достаточно для открывания оптосимистора HL1. Паяльник нагревается полным током. По мере его нагрева сопротивление нагревательного элемента паяльника увеличивается, мост приходит в состояние баланса, в результате чего транзистор VT1 закрывается. Напряжение на конденсаторе С1 падает ниже напряжения открывания оптосимистора. Паяльник оказывается подключенным к сети только на положительных полуволнах напряжения, в результате чего выделяемая на нем мощность уменьшается вдвое, что, как показывает практика, вполне достаточно для регулирования температуры. Благодаря применению моста устройство поддерживает стабильную температуру жала независимо от колебания напряжения сети и интенсивности пайки.
