Изобретательский подход к задаче подразумевает совсем другое решение, а именно: нужно сделать так, чтобы заряжался конденсатор как большой-большой, а разряжался как маленький-маленький! И, как только мы сумеем сформулировать задачу именно таким образом, становится очевидным и решение ее — нужно сделать так, чтобы заряд и разряд конденсатора происходил разными путями.

И тут же память наша услужливая подскажет нам очень простенькую схемку (рис. 8.15). Несмотря на простоту, ее следует внимательно изучить.

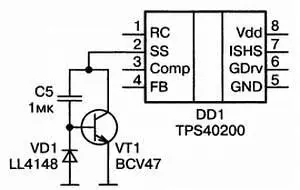

Рис. 8.15. Вариант решения цепочки плавного пуска

При заряде конденсатора ток в этой схеме проходит по пути «эмиттерный переход транзистора», «конденсатор». Время заряда конденсатора определяется при этом током вывода микросхемы и емкостью конденсатора. Но ток вывода микросхемы идет не только через конденсатор, он проходит и через транзистор, и, вполне очевидно, через транзистор проходит большая его часть (в В раз больше, чем через конденсатор). А это значит, что и время заряда конденсатора в этой схеме будет в В раз больше, чем время заряда «отдельно стоящего» конденсатора. Если учесть, что современные составные транзисторы имеют коэффициент усиления, измеряемый десятками тысяч, то и конденсатор будет заряжаться так, как-будто он имеет емкость в десятки тысяч раз больше его реальной емкости. Разряд же конденсатора происходит по цепи «диод» «конденсатор», где никакого транзистора нет, а значит, и разряжаться он будет обычным образом.

Ну а теперь осталась включить только что рассмотренное схемно-техническое решение в основную схему (рис. 8.16), заново развести плату, спаять устройство и вновь его проверить.

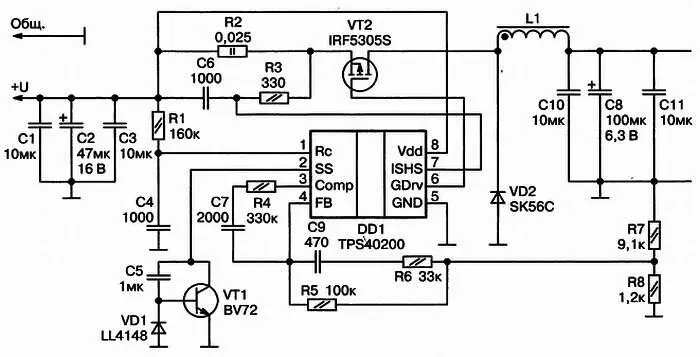

Рис. 8.16. Новый вариант схемы стабилизатора напряжения накала

Да, прогон действительно последний. Напряжение на выходе плавно нарастает, лампы плавно нагреваются, каких-то не в меру горячих компонент в стабилизаторе не обнаружено. Остается самая малость — собрать блок питания и стабилизатор в одну кучу и проверить их совместную работу с нагрузкой.

Блок питания и стабилизатор подсоединены к усилителю. Теперь остается только нажать кнопку «Вкл.» и, наконец, посмотреть (а точнее, послушать), что у нас получилось. Нажимаем кнопку «Вкл.» и ждем, когда лампы прогреются.

Услышанное можно описать только одним словом — «ужас»! Усилитель явственно шипит и шуршит, хотя, надо признаться, столь часто присутствующего фона практически не слышно. Что же является источником столь жутких призвуков при работе усилителя?

Вполне очевидно, что источником этих призвуков является только что изготовленный блок питания, потому что раньше усилитель вел себя вполне пристойно.

Как в нашем случае найти причину такой не вполне нормальной совместной работы усилителя и блока питания? Самый правильный способ нам уже известен — нужно взять осциллограф, и, покаскадно просматривая прохождение сигнала в усилителе, найти место, где рождается этот шум.

Однако, в нашем случае, для того, чтобы локализовать проблему, мы можем воспользоваться более простым и быстрым способом. Сначала снова включим усилитель, дождемся, когда он выйдет на рабочий режим, а затем быстро отключим от него цепи накала.

Примечание.

Горячие лампы без накала успеют нормально проработать еще несколько секунд. По изменению уровня шума мы сможем определить, какую часть этого шума в усилитель привносят анодные цепи, а какую — накальные. Итак, включаем, ждем нагрева и отключаем накал!

Результат проверки получился весьма впечатляющий — шум почти исчезает, т. е. львиную долю шума в работу усилителя вносят именно накальные цепи. И почти сразу же можно сформулировать гипотезу — шум по цепи накала обусловлен проникновением высокочастотной составляющей через емкость катод-подогреватель. Гипотеза кажется вполне правдоподобной — цепи накала ламп всегда питались либо постоянным током, либо переменным током с частотой 50 Гц. Емкость же катод-подогреватель на лампах, предназначенных для усиления низкочастотного сигнала, никогда не была сколь-нибудь критична для нормальной работы в силу своей малости.
