Конвертор у нас теперь нерегулируемый, поэтому в нем можно применить полумостовой автогенератор. Корректор коэффициента мощности вообще выполнен по типовой схеме, приведенной в документации на МС34262. Величина первичного напряжения выбрана не 310 В, как обычно, а 400 В. Разумеется, пересчитана первичная обмотка трансформатора — она теперь содержит 90 витков. Двухобмоточный дроссель для корректора мощности, рассчитанный согласно документации на микросхему МС34262, имеет следующие параметры:

♦ материал — кольцо Micrometal тип 26 (из компьютерного блока питания);

♦ первичная обмотка — ПО витков, диаметр провода 0,6 мм;

♦ вторичная обмотка — 10 витков, диаметр провода 0,1 мм.

Памятуя наши прежние проблемы, гасящие резисторы в цепях питания микросхем сразу сделаны в четыре раза меньше, чем это получается в результате расчета.

Итак, устройство собрано. Помня наши предыдущие опыты, мы уже не решаемся врубить его «на авось». Первое, что нужно сделать — убедиться, что импульсный конвертор работает нормально. Для этого подаем на него питание от аккумуляторной батареи, и проверяем его в соответствии со схемой (рис. 8.11).

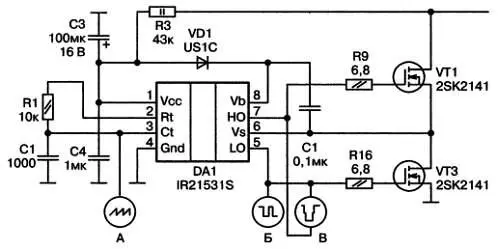

Рис. 8.11. Схема проверки автогенератора

Результат проверки таков:

♦ сигнал на частотозадающем конденсаторе (точка А ) имеет вид в соответствии с нашими ожиданиями;

♦ сигнал на затворах полевых транзисторов (точка Б ) также имеет вид в соответствии с нашими ожиданиями;

♦ «хитрый» способ подключения осциллографа (точка В ) дает нам уже известную по предыдущей конструкции картинку.

Судя по всему, конвертор работает так, как мы ожидали. Теперь необходимо проверить работу корректора коэффициента мощности. К сожалению, просто подать на него питание от аккумулятора не получится — корректор мощности не заработает без реальной подачи на него сетевого напряжения. Поэтому подключаем к блоку питания сетевое напряжение, отключаем конвертор, и с замиранием сердца нажимаем кнопку «Вкл.».

К счастью ничего страшного не произошло. Берем вольтметр и замеряем напряжение на конденсаторе выпрямителя первичного напряжения. Оно оказывается в районе 380–390 вольт, т. е. можно считать, что корректор мощности работает.

Теперь осталась самая малость — подсоединить к выходу накала блока питания какую-нибудь лампочку на 6,3 В, восстановить соединение конвертора с выпрямителем первичного напряжения, подать питание, и нажать кнопку «Вкл».

Ура! Заработало!Да, блок питания «завелся», и вот-вот спалит нашу лампочку, потом что на выходе у него не 6,3 В, а около 8.

Дальше необходимо проверить, что блок питания способен длительно работать под нагрузкой. Пока что мы, на самом деле, только убедились в том, что конструкция не содержит явных ляпов. И первое, что надо проверить — то, что ни одна из частей нашей конструкции не разогревается выше допустимого предела: тепловой режим конструкции — ничуть не менее, а, в некотором смысле, даже более важная часть, чем электрический.

Тепловой режим в радиолюбительских условиях проверяется по очень простой методике:

♦ нужно подсоединить к блоку питания нагрузку примерно в 10 % номинала, и включить его примерно на 5 секунд;

♦ затем нужно дождаться разряда конденсатора выпрямителя первичного напряжения — и быстро «общупать» все полупроводники. Ни в одном из полупроводников не должно быть катастрофического нагрева;

♦ затем нужно повторить эксперимент, но время включения увеличить до 10 секунд;

♦ затем нужно вновь повторить эксперимент, но время включения нужно увеличить до 30 секунд;

♦ и, наконец, нужно вновь повторить эксперимент, но время включения должны быть не менее 1 минуты.

Между каждым включением необходимо выждать некоторое время, чтобы детали, успевшие нагреться, успели и остыть, иначе по результатам проверки можно сделать ложное заключение.

Что мы достигаем таким способом проверки? Такой способ проверки дает нам уверенность, что в схеме устройства нет потенциальных проблем как таковых. Дело в том, что нагрузка блока питания в 10 % от номинала совершенно ничтожна по сравнению с той, на которую он рассчитан, поэтому причины нагрева в данном случае кроются не в нагрузке как таковой (они-то как раз вполне естественны), а в проблемах, которые могут иметь место в схеме самой конструкции. Если бы, например, устройство управления конвертором не формировало бы защитный промежуток, то в нем неизбежно возникали бы сквозные токи, вызывающие сильный разогрев силовых ключей. Поэтому наша задача — выявить проблемы именно такого рода.
