Ну вот, огненный дух, кажется, выведен на чистую воду. Теперь самое время заняться «вторым проклятым вопросом» — что делать?

Напрашивается в данной ситуации одно-единственное решение — сократить время перезаряда затвора. Сделать это можно двумя способами:

♦ либо уменьшить сопротивление цепи перезаряда;

♦ либо уменьшить емкость затвора полевого транзистора.

Уменьшить сопротивление цепи перезаряда — хорошая идея. Достаточно поставить на выход микросхемы сдвоенный эмиттерный повторитель — и можно будет перезаряжать емкость затвора с гораздо большей скоростью. Уменьшить емкость затвора мы при всем желании не можем — емкость эта скрыта в недрах полевого транзистора, и уменьшить ее можно разве что подпилив кристалл надфилем! Нет, этот путь отпадает. Хотя…

Ах, опять это радиолюбительское «хотя»! Вдруг ни с того ни с сего на ум приходит одна идея. Каскодный ключ ! Ключ, состоящий не из одного, а из двух полевых транзисторов. Нижний по схеме транзистор — низковольтный, но достаточно высокочастотный, включен по, схеме ОИ. Верхний — высоковольтный — по схеме ОЗ . Частотные свойства такой связки определяются нижним транзистором ключа, а ведь низковольтные полевые транзисторы имеют намного лучшие частотные свойства! Допустимое же напряжение такой связки определяется характеристиками верхнего транзистора. И — самое главное, — у нижнего транзистора эффект Миллера практически отсутствует, а это означает, что перезаряжаемая емкость уменьшится чуть ли на порядок. Да, конечно, два транзистора дороже одного, но мы же с вами не завод по производству блоков питания. На хорошее дело можно и потратиться.

Замечательная, конечно идея. Жаль только, что вновь придется переделывать схему (см. рис. 8.12).

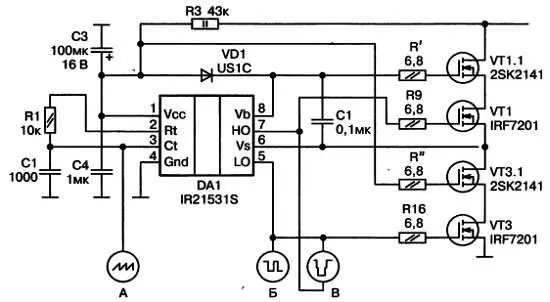

Рис. 8.12. Вариант автогенератора с каскодными ключами

Итак, печатная плата разведена и изготовлена, детали с прежней платы благополучно мигрировали на новую, новых проблем с электрической частью не обнаружено, и теперь мы устраиваем нашей схеме второе «длинное» включение. Чтобы не повторяться — сразу озвучим результат:

♦ двухобмоточный дроссель корректора мощности разогрелся выше всяких ожиданий, свечка плавится;

♦ трансформатор всего лишь теплый;

♦ силовой ключ корректора мощности нагрелся вместе с радиатором до плавления свечки;

♦ диод корректора коэффициента мощности нагрелся настолько, что прогон пришлось остановить;

♦ микросхема корректора мощности практически холодная;

♦ выпрямительный мостик ощутимо нагрелся, но свечку не плавит;

♦ микросхема автогенерирующего конвертора практически холодная;

♦ ключевые транзисторы'конвертора слегка нагрелись (причем более теплыми ощущаются «нижние» ключи каскодной схемы);

♦ сдвоенный диод выпрямителя напряжения накала вместе с радиатором нагрелся, но свечку не плавит.

Ну что же, за такой результат можно только искренне порадоваться!

Особенно радует то, что практически перестала нагреваться микросхема автогенератора — чем меньше греется та или иная деталь, тем выше надежность ее работы. Ну а теперь продолжим исправлять проблемы с тепловым режимом в остальных компонентах конструкции. И теперь самое бросающееся в глаза критическое место — корректор коэффициента мощности.

В корректоре коэффициента мощности критическими элементами, как мы определили во время прогона, являются:

♦ двухобмоточный дроссель;

♦ транзисторный ключ;

♦ диод корректора мощности.

Примечание.

Кажется совершенно понятным, что именно надо предпринять — нужно заменить транзисторный ключ корректора коэффициента мощности на каскодную схему. Ведь только что перед этим мы вполне успешно заменили каскодными ключами транзисторы конвертора, и получили великолепные результаты!

Конечно, стоит только поменять этот кусок, и все волшебным образом наладится.

Увы, не все так просто в этом мире! Безусловно, рассуждения по аналогии являются одним из сильнейших приемов мышления, но давайте спросим самих себя, где мы здесь углядели аналогии. Ведь, в отличие от конвертора, у нас есть еще один компонент, проявляющий ненормальный нагрев — двухобмоточный дроссель! Да, в конверторе грелись ключи и микросхема драйвера, но ведь сам-то трансформатор был «всего лишь теплый»! Он вовсе не плавил свечки! Так что рассуждения «по аналогии» в данном случае — скорее всего, ложный путь, который заведет нас в никуда.
