Ошибочна не конструкция — ошибочны наши представления о ней.

Ну вот, первую свою ошибку мы выловили. Уменьшаем вдвое емкость конденсатора частотозадающей цепочки, измеряем частоту на выходе драйвера (160 кГц, как мы теперь и ожидаем), и частоту на выходе логической части (80 кГц). Далее нужно проверить сигнал на затворах полевых транзисторов. Собираем схему (рис. 8.8) и убеждаемся в том, что напряжение на осциллографе выглядит так, как и ожидалось (точка А ). Слава Богу, здесь особых проблем нет.

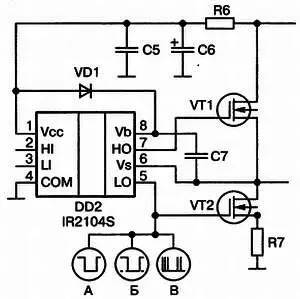

Рис. 8.8. Схема проверки работоспособности выходного драйвера.

Стало быть, теперь можно смело подавать питание? Да, можно, если очень хочется увидеть еще один ядерный грибок. Откуда такая уверенность, что больше в конструкции нет ни одной ошибки? На чем она основана? Ответ — ни на чем, просто очень хочется побыстрее получить результат.

Следующий шаг — необходимо проверить, как будет работать управляющая часть при питании от сети.

Отключаем аккумуляторную батарею, отключаем сток верхнего ключа от выпрямителя первичного напряжения, и проверяем наличие импульсов на затворах полевых транзисторов.

Все выглядит так, как мы и ожидали, но все-таки нас гложат смутные сомненья _ на экране осциллографа иногда мелькают какие-то странные линии, которых вроде бы раньше не было (точка Б ). Для того, чтобы их развеять, просмотрим этот же сигнал, но при значительно более медленной развертке — так, чтобы на экране умещалось несколько десятков, а то и сотен периодов (точка В ).

Итак, наши подозрения оказались небеспочвенны. Создается совершенно четкое впечатление, что генератор включается, работает некоторое время, а затем отключается. Это тоже ошибка работы, но вполне объяснимая. Заключается она в том, что питающего тока недостаточно для нормальной работы управляющей части. Если внимательно прочитать документацию на примененные микросхемы, мы обнаружим в ней наличие устройства UVLO ( Under-Voltage Lockout ) — защиту от слишком низкого напряжения питания. Защита эта необходима для того, чтобы находящаяся «не в режиме» микросхема ничего не пожгла своими неадекватными сигналами. Видимо, именно срабатыванием этой защиты и объясняется такое странное поведение управляющей части. Устранить ошибку легко — нужно уменьшить величину гасящего резистора и увеличить емкость накопительного конденсатора в цепи питания управляющего устройства.

Понемногу уменьшаем величину резистора и увеличиваем емкость конденсатора, и, наконец, при некоторых номиналах прерывистая генерация исчезает. Замеряем величину резистора, и с некоторым удивлением обнаруживаем, что она почти вдвое меньше ранее рассчитанной. Удивляться, впрочем, особенно нечему — расчет мы вели исходя из тока покоя микросхемы, а при переключении ток потребления микросхемы подскакивает в разы, а то и на порядки.

Ну, так что же, восстанавливаем схему? Не-а! Не нужно спешить. Подсоединим сначала сток транзистора к выпрямителю, не подсоединяя трансформатор, и проверим, что у нас получится.

Увы, проблема вернулась — питающего тока вновь не хватает. Вот и память наша услужливая уже бежит-спотыкается с подсказкой: «эффект Миллера»! Конечно же, это он! Уменьшаем величину резистора, пока вновь не получим нормальную картину работы — теперь он уже вчетверо меньше ранее рассчитанной величины.

Ответственный момент — нужно восстановить подключение трансформатора и попробовать запустить блок питания на холостом ходу — без подключенного лампового усилителя, ибо мы уже научены горьким опытом и не спешим делать сразу все. Подсоединяем трансформатор, подаем питание, отходим подальше, и из дальнего угла палкой нажимаем кнопку «Вкл.»!!!

Слава Богу, ничего не стрельнуло. Однако блок питания работает в высшей степени странно — буквально заливается соловьем. Смотрим сигналы на затворах полевых транзисторов — и ничего не понимаем.

Во-первых, снова возникла прерывистая генерация. А, во-вторых, сам характер импульсов заметно изменился — теперь вместо нормальных импульсов на затворах полевых транзисторов какие-то короткие «иголки». И сами транзисторы явно разогреваются, хотя практически никакой нагрузки на блоке нет! В чем проблема? В трансформаторе?
