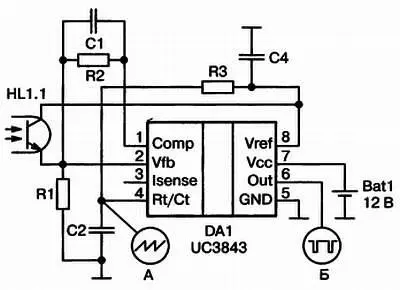

Рис. 8.6. Схема проверки работоспособности драйвера UC3843

А теперь проанализируем, что у нас получилось:

♦ на ножке 4 микросхемы наблюдаем сигнал (точка А ). Что ж, похоже, генератор работает;

♦ на ножке 6 микросхемы наблюдаем сигнал (точка Б ). Выходной сигнал на микросхеме тоже присутствует;

♦ частота генератора — примерно 80 кГц, что и требовалось доказать.

Итак, можно считать, что драйвер работает так, как мы и ожидали.

Переходим к следующему шагу (рис. 8.7) — теперь нам необходимо проверить правильность работы логической части схемы.

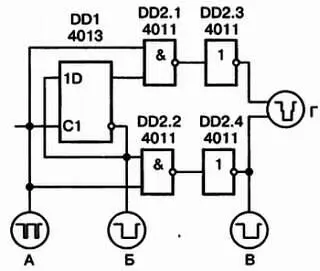

Рис. 8.7. Схема проверки работоспособности логической части устройства управления

Вот что у нас получилось:

♦ на входе триггера присутствуют сигналы с выхода драйвера UC3843, как и ожидалось (точка А );

♦ на выходе триггера микросхемы присутствуют импульсы скважностью около двух (точка Б ), что также соответствует нашим ожиданиям;

♦ на выходе инвертора, подключенном к драйверу IR2103, присутствуют импульсы скважностью около» двух (точка Б ), что также соответствует нашим ожиданиям;

♦ на подключенном хитрым образом осциллографе («земля» — к одному из инверторов, «сигнал» — к другому) видны очень интересные импульсы (точка Г ). Их наличие говорит нам о том, что, во-первых, импульсы на выходах инверторов правильно расщеплены по фазе, и во-вторых, что в них присутствует защитный промежуток, устраняющий сквозные токи в силовых ключах конвертора. Вот, кстати, еще один маленький секрет в радиолюбительскую копилку— «землю» осциллографа вовсе необязательно подключать к «земле» конструкции!

Теперь, просто на всякий случай, замеряем частоту импульсов на выходе инвертора. И вот тут нас ждет шок — 40 кГц! Впору хвататься за голову и колотиться ей об стену. Господи, идиот! Ну конечно же, после прохождения через триггер частота уменьшится вдвое! Где ж ты раньше был, умник, со своими рассуждениями?! Ведь это так очевидно! Теперь понятно, почему все это пальнуло — трансформатор вошел в насыщение, ток подскочил за все мыслимые пределы, ну и далее по списку…

Не казните себя, уважаемый читатель! Такие ошибки при проектировании происходят сплошь и рядом. Автору вспоминается совершенно анекдотический диалог, имевший место много лет назад:

А:у этого устройства напряжения питания 3 кВ?

Б:да!

А:тогда, получается, и ток питающий будет в 3 раза меньше!

Б:(весьма удивленно): по отношению к чему он будет в 3 раза меньше?

А:(короткое замыкание в мозгу)…

Да, при разработке устройства мы выстроили безупречную, на наш взгляд, логическую цепочку. Но в этой цепочке вместо одного звена оказался, по меткому выражению братьев Стругацких, «бублик с маком». Могли мы его увидеть, просто сев в кресло и включив те самые «маленькие серые клеточки», которыми так любил похваляться незабвенный Э. Пуаро?

Ответ простой — «не-а!». И не надейтесь! Это — особенность человеческой психики, и бороться с ней практически невозможно. Мы все рождены делать ошибки, мы все имеем право на ошибку, и мы все пользуемся этим правом, даже сами того не желая.

Примечание.

Ведь мы по определению не можем быть неправы, и по этой причине мы никогда не ошибаемся.

Почему великий сыщик всегда с легкостью разгадывал самое хитроумное преступление? Да потому что его совершил не он! У него не было абсолютно верных, с его точки зрения, умозаключений, что если напряжение питания устройства 3 кВ, то ток-то уж непременно будет в 3 раза меньше. И только у другого, совершенно постороннего человека, такая логика может вызвать совершенно законное недоумение — «по отношению к чему»?

В программировании — очень близкой в плане борьбы с ошибками области, — есть способ отладки программ, когда пишет программу один человек, а отлаживает другой, которому неведомы те тараканы, которые были в голове у программиста-«писателя». Результаты удивительны — скорость отладки поднимается в разы!

Вывод из этого случая простой — ошибку нужно искать, а не пытаться догадаться, где она может быть. В данном случае ошибка была вообще не в конструкции — она была в нашем мозгу! Сама конструкция вообще отработала безупречно — сгорела, как и положено!!!
