Элементы схемы электронного коммутатора размещаются на печатной плате, показанной на рис. 18. Вместо транзисторов П416Б можно использовать КТ3107Б. При применении КТ3102Б нужно изменить на обратную полярность включения батареи питания и электролитических конденсаторов.

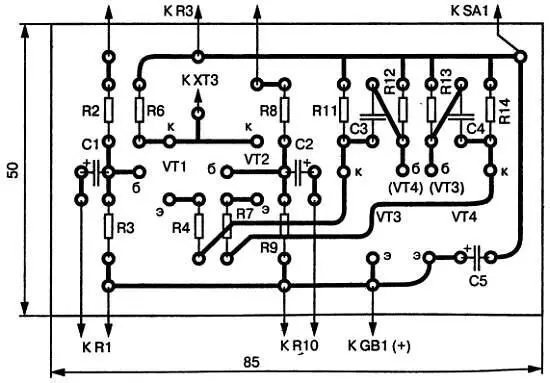

Рис. 18.Чертеж печатной платы электронного коммутатора

Измерение емкости конденсатора Сосновано на методе перезаряда конденсатора и заключается в измерении среднего значения зарядного тока. Если конденсатор периодически заряжается до напряжения Uи разряжается до нуля с частотой f зарядный (или разрядный) ток Iравен количеству электричества Q, протекающего через конденсатор в секунду: I= Q· f= C· U· fтогда:

C = (1/ U· f)· I

Итак, если проводить измерения при постоянных значениях напряжения и частоты, емкость будет численно равна среднему значению зарядного или разрядного тока. Принципиальная схема измерителя емкости приведена на рис. 19.

Рис. 19.Принципиальная схема измерителя емкости

На элементах DD1.1 и DD1.2 собран генератор прямоугольных импульсов. Частота их повторения определяется сопротивлением одного из резисторов R1-R4 и емкостью одного из конденсаторов С1-С4. Элементы DD1.3 и DD1.4 включены параллельно для получения достаточного зарядного тока. Когда на их выходах уровень равен лог. 1, измеряемый конденсатор заряжается через диод VD2 и стрелочный прибор до напряжения питания. При уровне лог. 0 конденсатор разряжается через диод VD1 до нуля. Конденсатор С5 сглаживает колебания стрелки. Прибор имеет четыре диапазона измерений: 50, 500, 5000 пФ и 0,05 мкФ, устанавливаемые переключателем SA1. При налаживании на каждом диапазоне к гнездам XS1, XS2 подключается конденсатор известной емкости, и стрелка прибора устанавливается на нужное деление шкалы. В качестве стрелочного прибора используется миллиамперметр на 1 мА с сопротивлением рамки 240 Ом.

Агафонов Ю. [14]

Прибор (рис. 20) проверяет кварцевый резонатор в реальном режиме генерации высокой частоты (от 100 кГц до 10 МГц).

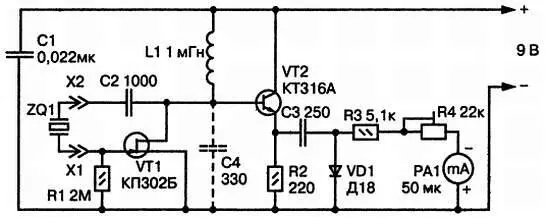

Рис. 20.Принципиальная схема прибора для проверки кварцевых резонаторов

Генератор собран на полевом транзисторе VT1. С его стока высокочастотные колебания подаются на базу транзистора VT2, включенного эмиттерным повторителем, и выпрямляются диодом VD1. Выпрямленное отрицательное напряжение с анода поступает на индикатор РА1 через резисторы R3 и R4. По отклонению стрелки можно судить об исправности кварцевого резонатора. Подключение дополнительного конденсатора С4 расширяет пределы частоты генерации.

Борисов А. [15]

Предлагаемый прибор позволяет проверять исправность тринисторов и симисторов. Принципиальная схема прибора приведена на рис. 21.

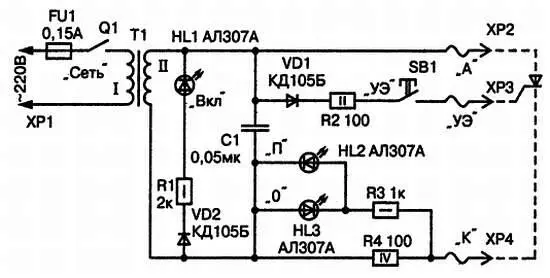

Рис. 21.Схема прибора для проверки тринисторов

Прибор питается от сети переменного тока напряжением 220 В через сетевой трансформатор Т1. Переменное напряжение вторичной обмотки подается на зажим ХР2, предназначенный для подключения к аноду проверяемого прибора, и через резистор R4 — на зажим ХР4 для подключения к катоду. Зажим ХР3 подключается к управляющему электроду.

Если тринистор исправен, после включения питания тумблером Q1 светодиоды HL2 и HL3 гореть не должны, так как тринистор заперт. Если зажигается светодиод, тринистор пробит. Далее нужно нажать кнопку SB1. При этом на управляющий электрод тринистора подаются через диод VD1 положительные полуволны напряжения и должен загореться светодиод HL2 «П», сигнализирующий о прохождении прямого тока. Если же загорается и светодиод HL3, тринистор неисправен и пропускает обратный ток. Если HL2 не горит, тринистор оборван. При проверке исправности симистора нажатие кнопки SB1 сопровождается зажиганием обоих светодиодов. Сетевой трансформатор собирается на магнитопроводе Ш20x30. Первичная обмотка содержит 2200 витков провода ПЭВ-1 диаметром 0,1 мм, вторичная обмотка — 240 витков провода ПЭВ-1 диаметром 0,35 мм.
