Принципиальная схема металлоискателя представлена на рис. 13.

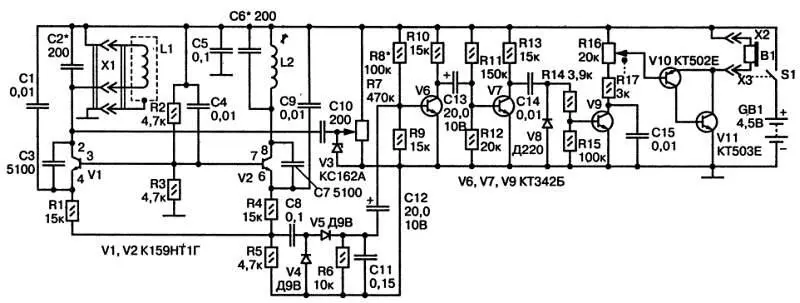

Рис. 13. Принципиальная схема металлоискателя

Генераторы собраны по одинаковым схемам с общей базой и обратной связью с коллектора на эмиттер через конденсаторы С3 и С7.

Сигналы обоих генераторов смешиваются на резисторе R5 и детектируются диодами V4, V5, включенными по схеме удвоения напряжения. При детектировании образуются комбинационные частоты. Высокочастотные составляющие подавляются конденсатором С11, а разностная частота через конденсатор С12 поступает на вход усилителя звуковой частоты. Транзистор V6 работает в линейном режиме, a V7 и V9 — в ключевом, благодаря чему синусоидальный сигнал преобразуется в прямоугольный. Конденсатор С14 дифференцирует положительные перепады, а отрицательные подавляются диодом V8. Резистор R16 используется в качестве регулятора громкости.

Начальная настройка прибора на нулевые биения производится сердечником катушки L2. Подстрока частоты эталонного генератора в рабочем режиме выполняется стабилитроном V3, исполняющем функции варикапа, с помощью переменного резистора R7.

Поисковая катушка L1 наматывается внавал на оправке диаметром 160 мм и содержит 100 витков провода ПЭВ-1 диаметром 0,3 мм. После снятия с оправки катушка пропитывается эпоксидной смолой и экранируется — обматывается фольгой с наличием зазора на концах. Катушка L2 содержит 250 витков провода ПЭВ-2 диаметром 0,1 мм и помещается в броневой сердечник СБ-23-11a. Индуктивность катушки — 4 мГн. В качестве звукоизлучателя В1 используются высокоомные головные телефоны.

Виноградов Е. [9]

Рассматриваемое реле времени срабатывает при кратковременном нажатии кнопки и отпускает после заданного промежутка времени. Принципиальная схема реле приведена на рис. 14.

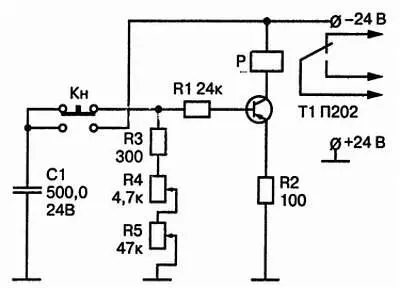

Рис. 14. Принципиальная схема реле времени на одном транзисторе

В исходном состоянии транзистор Т1 заперт, электромагнитное реле Р обесточено, а конденсатор С1 разряжен. При нажатии кнопки Кн конденсатор С1 быстро заряжается от источника питания практически до напряжения этого источника. После отпускания кнопки появляется ток базы транзистора, достаточный для его отпирания, от коллекторного тока срабатывает реле, и начинается медленный разряд конденсатора. По мере разряда уменьшается напряжение на конденсаторе, вследствие чего падает ток базы транзистора и его коллектора. Когда коллекторный ток станет меньше тока удержания реле, оно отпустит.

Время выдержки определяется скоростью разряда конденсатора или постоянной времени разряда, которая равна произведению емкости конденсатора на сопротивление цепи разряда — параллельное соединение двух цепей: резисторы R3, R4, R5 и R1 с сопротивлением эмиттерного перехода транзистора. В верхнем по схеме положении движка переменного резистора R5 резистором R4 можно устанавливать выдержку в пределах от 1 до 10 с, резистором же R5 — более минуты.

В схеме можно использовать транзистор КТ361В и электромагнитное реле РЭС15, паспорт РС4.591.004. Если необходимо реле с двумя группами переключающих контактов, можно использовать РЭС52, паспорт РС4.555.020.

Суковатицин А. [10]

Это реле времени собрано на трех транзисторах, два из которых соединены по схеме мультивибратора. Благодаря этому исключается обычный недостаток нечеткого срабатывания, когда транзистор должен запереться при уменьшении тока базы. Принципиальная схема реле показана на рис. 15.

Рис. 15. Схема реле времени на транзисторах

В исходном состоянии, показанном на схеме, после подачи на схему питания начинается заряд конденсатора С1. Ток заряда течет от плюса источника питания через эмиттерный переход транзистора VT2, С1 (по схеме справа налево) и резистор R3 на минус питания. Транзистор VT2 отпирается, и срабатывает электромагнитное реле К1, что приводит к замыканию контактов К1.1. Это приводит к отпиранию до насыщения транзистора VT3. Низкий потенциал его коллектора приводит к тому, что потенциал базы транзистора VT1 также низкий, и он заперт. Конденсатор С1 заряжен до напряжения, почти равного напряжению питания. Это состояние является устойчивым.
