Запуск реле времени осуществляется кратковременным нажатием кнопки Кн. При этом транзистор VT3 запирается, потенциал его коллектора резко возрастает, что приводит к отпиранию транзистора VT1 и опрокидыванию мультивибратора. Транзистор VT2 запирается, и реле обесточивается. Это приводит к размыканию контактов К1.1. Начинается перезаряд конденсатора. Ток протекает от плюса источника питания через открытый транзистор VT1, С1 (по схеме слева направо), резисторы R2, R1 на минус питания. Скорость перезаряда определяется сопротивлением указанных резисторов, то есть регулятором R1. По мере перезаряда положительный потенциал базы VT2 уменьшается и, наконец, становится отрицательным. В этот момент отпирается транзистор VT2 и мультивибратор вновь опрокидывается, срабатывает реле К1, замыкаются контакты К1.1 и отпирается транзистор VT3, что препятствует переходу мультивибратора в режим генерации. Конденсатор С1 быстро заряжается через резистор R3 и эмиттерный переход VT2. Схема вновь оказалась в устойчивом состоянии и готова к следующему запуску.

В схеме можно использовать электромагнитное реле РЭС9, паспорт РС4.529.029-09.

Дробница Н. [11]

Это реле времени отличается от рассмотренных выше. Его схема не содержит электромагнитного реле. Оно рассчитано на бесконтактную коммутацию нагрузки мощностью до 1000 Вт, но в режиме ожидания потребляемая мощность не превышает 1 Вт. Диапазон установки выдержки времени — от 0 до 30 мин. Принципиальная схема реле приведена на рис. 16.

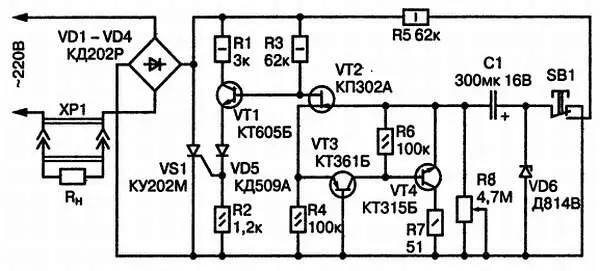

Рис. 16. Принципиальная схема реле времени

Питание реле производится от сети переменного тока напряжением 220 В с помощью диодного моста VD1-VD4. В одну диагональ моста подается напряжение сети последовательно с нагрузкой R н, а ко второй диагонали подключен тиристор VS1. Поэтому, пока тиристор заперт, нагрузка обесточена. В исходном состоянии конденсатор С1 разряжен, транзисторы VT2-VT4 открыты, a VT1 и тиристор заперты.

После нажатия кнопки SB1 конденсатор С1 через резистор R5 и переходы транзисторов VT2, VT3 заряжается до напряжения стабилизации VD6. При отпускании кнопки на левой обкладке С1 появляется отрицательный потенциал. Транзисторы VT2-VT4 запираются положительным потенциалом на стоке VT2 и базе VT1. VT4 подает отпирающее напряжение на управляющий электрод тиристора. Конденсатор С1 разряжается через резистор R8, сопротивление которого определяет скорость разряда. Когда напряжение на С1 достигнет напряжения отсечки VT2, последний откроется скачком за счет положительной обратной связи через транзисторы VT3, VT4. Потенциал стока VT2 упадет, VT1 и VS1 запрутся, нагрузка обесточится, установится исходное состояние реле.

Иванов Б. [12]

Большинство электронных осциллографов являются однолучевыми и позволяют наблюдать на экране форму лишь одного колебания. Но часто возникает желание увидеть одновременно формы двух колебаний, например форму сигнала на входе и выходе какого-либо устройства. Для этого необходим двухлучевой осциллограф. Однако с помощью сравнительно простой приставки однолучевой осциллограф позволяет решить эту задачу. Такой приставкой является электронный коммутатор. Он поочередно подключает на вход усилителя вертикального отклонения каждый из исследуемых сигналов.

Принципиальная схема электронного коммутатора показана на рис. 17.

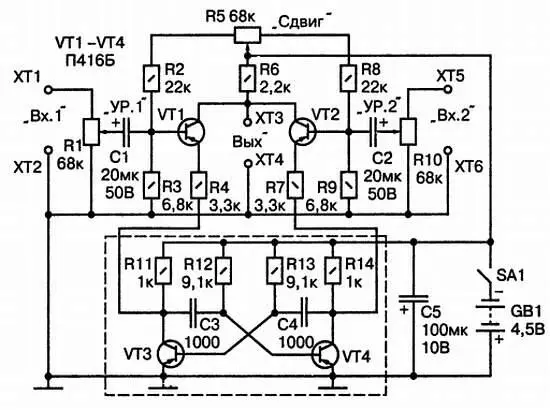

Рис. 17. Принципиальная схема электронного коммутатора

Исследуемые сигналы подаются на клеммы «Вх. 1» и «Вх. 2», а сигнал с клемм «Вых.» — на соединитель «Вход У» осциллографа. Переменные резисторы R1 и R10 служат регуляторами уровня входных сигналов, подаваемых на базы коммутирующих транзисторов VT1 и VT2, которые поочередно открываются и запираются импульсами, поступающими в цепи эмиттеров с симметричного мультивибратора. Транзисторы VT1 и VT2 работают на коллекторную нагрузку R6, с которой снимается результирующий сигнал на клеммы «Вых.».

Резисторы R2, R3 и R8, R9 служат для установки режимов коммутирующих транзисторов. Переменный резистор R5 предназначен для сдвига осциллограмм в вертикальном направлении. При симметричной схеме линии разверток обоих сигналов совпадают и их осциллограммы накладываются одна на другую. При вращении резистора R5 симметрия нарушается и одна осциллограмма сдвигается по вертикали вверх, а другая — вниз.
