Тракт горизонтального отклонения Xсодержит генератор временной развертки, создающий рассмотренное ранее пилообразное напряжение, и усилители; частота генератора развертки регулируется, поскольку она должна быть подобрана — согласована с частотой наблюдаемого колебания. Для обеспечения стабильности изображения наблюдаемого колебания частота генератора развертки должна быть синхронна с частотой наблюдаемого колебания.

Органы регулировки усиления в тракте Yи частоты развертки в тракте Xпрокалиброваны соответственно в вольтах на деление вертикальной шкалы или микросекундах на деление горизонтальной шкалы. Это позволяет проводить быструю оценку амплитудных и временных зависимостей в наблюдаемом колебании. Упрощенная структурная схема осциллографа представлена на рис. 13.10.

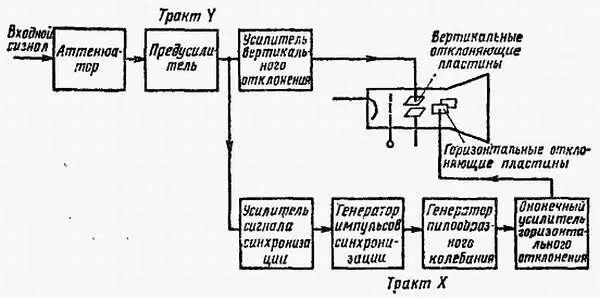

Рис. 13.10. Упрощенная структурная схема осциллографа

С помощью осциллографа можно анализировать форму напряжения, что особенно важно в импульсной технике, т. е. можно измерять времена нарастания и спада импульса, его длительность, возможные пульсации, частоту повторения и т. п. Осциллограф дает возможность измерения напряжения, частоты (путем сравнения с колебанием известной частотой) и фазовых сдвигов; он также входит во многие сложные измерительные приборы, например, генераторы качающейся частоты.

Основными параметрами осциллографа являются: ширина полосы пропускания тракта Y, чувствительность тракта Yи скорость временной развертки. Выпускаемые в настоящее время осциллографы характеризуются шириной полосы 0—100 МГц, при чувствительности 5 мВ/дел. шкалы и скорость развертки от 1 с/дел. до 50 нс/дел.

* * *

Действующее значение периодического колебания f( t ) можно выразить интегралом

Для периодического синусоидального колебания имеем f( t ) = U m·sin ωt, тогда U д= (1/√2)· U m.

Среднее значение синусоидального тока можно выразить интегралом

Старая классификация по длине волны здесь не приводится. — Прим. ред.

Исключение составляют туннельные диоды, которые относятся к активным элементам.

Результирующий ток определяется зависимостью

В действительности передаваемая мощность меньше, поскольку в трансформаторе всегда имеются потери.

Подобные переходы электронов вызваны туннельным эффектом , зависящим от легирования и температуры перехода.

Движение электронов к аноду происходит в результате действия электрического поля в промежутке анод — катод, возникающего вследствие дополнительного источника постоянного напряжения.

Принято, что направление тока противоположно направлению движения электронов.

Точнее, если учесть напряжение на диоде, линия отсечки проходит на другом уровне, чем нулевая линия.

К коллектору транзистора типа n-р-n прикладывается «+» от источника постоянного напряжения, а типа р-n-р «-» — Прим. ред.

В отечественной литературе статические характеристики транзистора I к= φ·( U кэ) приводятся чаще в зависимости от значения тока базы I б— Прим. ред .

Электроны в транзисторе с каналом p -типа или дырки в транзисторе с каналом n -типа.

Искажения зависят от типа усилителя. В двухтактном усилителе мощности малые искажения можно получить при работе в классе В. В резонансном усилителе даже в классе Сискажения могут быть малыми.
