Осциллограф является одним из наиболее важных и самых универсальных измерительных приборов, поскольку дает возможность непосредственного наблюдения изменения напряжений и токов во времени на экране осциллографической трубки, являющейся основным элементом осциллографа.

Упрощенная схема конструкции осциллографической трубки представлена на рис. 13.9.

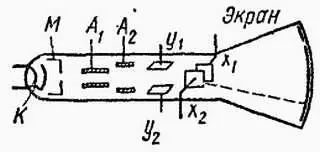

Рис. 13.9.Упрошенная схема конструкции осциллографической трубки

Трубка является электронно-лучевым прибором с электрической фокусировкой и отклонением электронного луча. Источником электронов служит подогревный катод К. Плотность электронного луча регулируется с помощью изменения отрицательного смещения на управляющем электроде, называемом модуляторомМ. Электроны достигают необходимой скорости под воздействием электрического поля анодов A 1и А 2, имеющих положительный потенциал относительно катода: 300 — 1000 В ( А 1) и 800 — 4000 В ( А 2). Фокусировка электронного потока в узкий пучок осуществляется с помощью электрического поля, действующего между анодами А 1и А 2, образующими электронную линзу.

Экран трубки, покрытый люминофором, светится под влиянием бомбардировки потоком электронов, обладающих высокой энергией. Управление электронным потоком, т. е. придание ему желательного напряжения, осуществляется с помощью двух пар взаимно перпендикулярных отклоняющих пластин у 1, у 2и x 1, х 2. При отсутствии напряжения на пластинах электронный поток распространяется по прямой и дает световое пятно в центре экрана. Если к паре пластин подводится напряжение, то между ними возникает электрическое поле, отклоняющее электронный поток в направлении пластины с положительным зарядом. При этом происходит перемещение светового пятна на экране на расстояние, пропорциональное подведенному напряжению.

Напряжение, подводимое к пластинам x 1, х 2, вызывает перемещение светового пятна по горизонтали, а напряжение, подводимое к пластинам у 1, у 2— по вертикали. Если на пластины подать переменное напряжение с частотой более 15–20 Гц, то на экране наблюдается линия, в которую сливаются отдельные положения светового пятна.

Изображение исследуемого напряжения на экране осциллографа возникает благодаря подаче на отклоняющие пластины осциллографической трубки двух напряжений. На горизонтальные отклоняющие пластины подается пилообразное напряжение — временная развертка. Период пилообразного напряжения состоит из рабочего периода, в течение которого напряжение меняется по линейному закону и вызывает равномерное перемещение электронного луча по экрану в горизонтальном направлении, а также времени возврата (обратного хода луча), за которое напряжение быстро возвращается к начальному значению. Напряжение, которое должно наблюдаться, подается на вертикальные отклоняющие пластины. Это напряжение отклоняет электронный луч вверх или вниз, причем отклонение луча пропорционально мгновенному значению исследуемого напряжения. Таким образом, в результате одновременного отклонения электронного луча в обоих направлениях следующие друг за другом мгновенные значения исследуемого напряжения откладываются по вертикали, начиная от левого края экрана, т. е. возникает изображение, по форме соответствующее данному напряжению.

Осциллограф состоит из трех основных узлов: осциллографической трубки совместно со схемой ее питания, а также трактов вертикального Yи горизонтального отклонения X.

Тракт вертикального отклонения Yсодержит усилители, задачей которых является усиление подводимого ко входу напряжения до значения, при котором происходит соответствующее отклонение электронного луча в осциллографической трубке. Эти усилители снабжены органами регулировки усиления, позволяющими выбрать удобный размер изображения на экране. Измерение отклонения луча упрощает расположенная перед экраном прозрачная пластина с нанесенной шкалой.
