И. Хабловски - Электроника в вопросах и ответах

Измерительный генератор — это генератор синусоидальных колебаний с калиброванной частотой и уровнем мощности. Измерительный генератор обычно обеспечивает плавную перестройку частоты и входного напряжения. Исходя из назначения и диапазона частот различают измерительные генераторы звуковых частот, широкополосные (видеочастотные), а также высокочастотные и сверхвысокочастотные [29] К измерительным генераторам относятся и генераторы различных несинусоидальных колебаний. — Прим. ред. .

Генератор звуковых частот позволяет получать синусоидальные сигналы с частотами в пределах 20 Гц — 20 кГц. В более совершенных генераторах диапазон частот расширен в область как более низких (до нескольких герц), так и более высоких частот (до нескольких сотен килогерц). В генераторе с расширенным диапазоном частот, как правило, весь диапазон разбивается на несколько поддиапазонов, которые выбираются с помощью переключателя.

Генераторы звуковых частот обычно представляют собой RC-генераторы с мостом Вина, с непрерывной перестройкой с помощью конденсаторов. Достоинства таких генераторов следующие: низкое содержание гармоник (0,1–0,5 %), хорошая стабильность частоты (10 -3—10 -4) и амплитуды, а также малые габаритные размеры и масса. Уровень выходного сигнала в генераторах звуковых частот достигает 10–50 В на ненагруженных выходных зажимах; выходное сопротивление можно изменять в пределах от единиц до 600 Ом.

Генераторы звуковых колебаний используют для испытаний различных низкочастотных цепей, элементов и блоков, теле- и радиоприемников, а также электроакустических устройств. Они служат для питания схем (мостов) при измерении индуктивности и емкости и являются источником сигнала, модулирующего генераторы высокой частоты.

Название генератора происходит от способа получения сигналов с частотами, для которых предназначается генератор. Структурная схема генератора биений приведена на рис. 13.1.

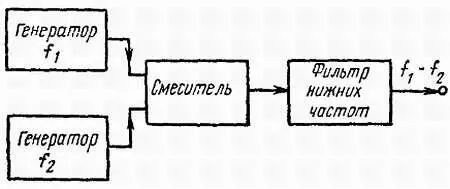

Рис. 13.1. Структурная схема генератора биений

Прибор содержит два LC-генератора высокой частоты. Один из них генерирует колебания с постоянной частотой f 1. Частоту второго генератора можно изменять в интервале от f 2до f 2 + f mах, причем f mах— максимальная частота, на которую можно перестроить генератор. В результате объединения двух сигналов в смесителе на выходе фильтра, устраняющего ненужные составляющие, получают разностную частоту f 1— f 2. Разностная частота может меняться в интервале от 0 до f mах и достигать значений 10–20 МГц.

Главным преимуществом генераторов биений является широкий диапазон перестройки, перекрываемый непрерывно без каких-либо переключений. К недостаткам относятся нестабильность разностной частоты, а также относительно высокий коэффициент содержания гармоник (несколько процентов). Генераторы биений используются для контроля частотных характеристик как селективных, так и апериодических схем, например широкополосных усилителей изображения.

Это — высокостабильный генератор высокой частоты, заменяющий в лабораторных условиях естественные источники сигналов, например от передатчика. Многие типы генераторов перекрывают в сумме весь диапазон радиочастот от 50—100 кГц до десятков тысяч мегагерц. В зависимости от назначения генераторы стандартных сигналов выпускаются как генераторы с амплитудной (AM), частотной (ЧМ), с двумя видами модуляции (АМ/ЧМ), импульсной модуляцией (ИМ) и т. п.

Структурная схема одного из таких генераторов, перекрывающего диапазон радиочастот (50 кГц—30 МГц), представлена на рис. 13.2.

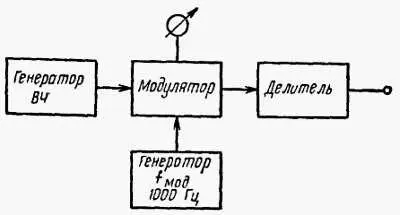

Рис. 13.2. Структурная схема генератора сигналов с AM модуляцией

Главным функциональным блоком является высокочастотный генератор, частота которого регулируется ступенчато в соответствии с поддиапазонами и плавно — с помощью перестраиваемого конденсатора в пределах одного поддиапазона. Точность установки и отсчета частоты лежит обычно в пределах 0,5–1,5 %. Сигнал с генератора подается на модулятор, в котором осуществляется амплитудная модуляция. Модулирующим сигналом может служить как сигнал от внутреннего генератора низкой частоты с частотой 1000 Гц, так и сигнал от внешнего генератора. С модулятором связан измеритель глубины модуляции. Выходное напряжение (0,1–1 В) можно уменьшить с помощью резистивного делителя вплоть до — 120 дБ (1 мкВ при исходном входном напряжении 1 В). Выходное сопротивление генератора мало, чаще всего 50 или 75 Ом.
