Разделавшись с аппаратным конструированием, которое оказалось совсем несложным, перейдем к действительно твердому орешку — программированию.

Разминка: сварим яйцо.Наш усреднитель сигналов потребует весьма сложного комплекса программ, как это обычно и бывает в мире задач реального времени. Внимательное чтение последующих разделов вознаградит читателей, собирающихся разрабатывать собственные микропроцессорные системы, так как они смогут детально познакомиться с большинством особенностей программного обеспечения аппаратуры, управляемой микропроцессором.

Перед тем, однако, как нырнуть в море, полное акул, давайте намочим ноги в мелкой луже простого (и несколько легкомысленного) примера программы для нашей микропроцессорной системы общего назначения. Компьютеры, вообще говоря, предназначены для избавления нас от рутинной работы. Пусть наш прибор каждое утро в 8 часов в течение 5 минут варит нам яйцо!

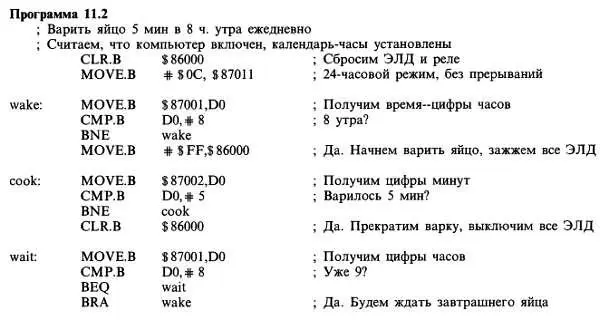

Представим, что твердотельное реле (рис. 11.10) подключено к небольшому кипятильнику, опущенному в чашку с сырым яйцом. Рассмотрим программу 11.2.

Для упрощения программы будем считать, что компьютер запущен и календарь-часы установлены. (В дальнейшем мы рассмотрим, как выполнить эти малоинтересные, но немаловажные действия!) Программа начинается с засылки нулевого байта в порт ЭЛД, чтобы выключить кипятильник; далее календарь-часы устанавливаются в 24-часовой режим при выключенных прерываниях. После этого программа входит в цикл ("WAKE", пробуждение) непрерывного опроса цифры часов в микросхеме календаря-часов, пока не будет прочитана цифра «8»; в этот момент в порт ЭЛД посылается байт, заполненный единицами, в результате чего включается кипятильник и загораются все ЭЛД.

Далее программа входит во второй цикл ("COOK", кипячение) непрерывного опроса цифры минут в микросхеме календаря-часов, пока не будет прочитана цифра «5»; в этот момент в порт ЭЛД посылается нулевой байт, выключающий кипятильник и гасящий ЭЛД. Наконец, программа переходит к третьему циклу ("WAIT", ожидание) опроса, как и в первом цикле, цифры часов, пока она не перестанет быть «8». В этот момент осуществляется безусловный переход в первый цикл ожидания 8 часов (уже завтрашних).

Мы привели эту скороспелую программу только для того, чтобы показать, как просто она может выглядеть. Не перенимайте наш стиль-многое мы сделали грубо, экономя место и не желая вдаваться в пояснения. В более совершенной программе мы могли повысить «интеллектуальный уровень» таймера, например, заставив один из портов АЦП фиксировать момент закипания воды; именно в этот момент следовало начать отсчет времени кипячения яйца, а можно было ради экономики электроэнергии еще и выключить кипятильник! Естественно также предусмотреть ввод, с помощью кнопки NMI, времени пробуждения, длительности кипячения и т. д. Порт ЦАП можно использовать для индикации времени, возможно, в виде «живых цифр», в то время как другой порт ЦАП (подключенный к динамику в подушке) мягко будит вас, тихо рассказывая что-то задушевное под аккомпанемент записанной в память мелодии…, но мы отклонились от темы. Ну что же, пора нырять!

Самый верный способ напрасно потерять время и запутаться раньше, чем вы сделаете что-нибудь полезное — это начать программировать, не определив заранее, что именно вам надо. Это особенно справедливо, если вы программируете прикладной контроллер на языке ассемблера, потому что программа на языке ассемблера сама по себе не отличается ясностью построения, которую ей дает структурированный язык высокого уровня; более того, желая оптимизировать действия программы в реальном времени, вы вынуждены прибегать к разного рода хитроумным приемам и относительно туманным алгоритмам. В результате ваша программа — с переходами и ветвлениями, с разделением функций между главной программой и обработчиками прерываний, с программными флагами, модифицируемыми в самых неожиданных местах, с управляющими байтами для периферийных устройств и многим другим - ваша программа быстро превращается в ужасающую мешанину, особенно если на полдороги вы все еще не представляете целиком свою задачу. Как и при покраске дома, приготовления могут занять больше времени, чем сама работа, но в итоге оказываются оправданными.
