Можно перечислить еще целый ряд дополнений, которые улучшили бы наш прибор, но мы от них отказались, чтобы не усложнять описываемую здесь программу. Можно было предусмотреть второй аналоговый вход (микросхема 670 содержит два АЦП), переменное число ячеек, несколько «банков» памяти для хранения данных, цифровые выходы для индикации номера текущей ячейки, а также аналоговые сигналы, пропорциональные номеру ячейки (для контроля аналоговых величин). Это все довольно очевидные, но не принципиальные усовершенствования; более важной является возможность пересылать накопленные данные в микроЭВМ, для чего лучше всего использовать один из последовательных портов.

Даже в рамках выбранной нами конструкции можно было ввести дополнительные режимы. В частности, микропроцессорная система с аналого-цифровыми и цифро-аналоговыми преобразователями значительно выиграет при включении в нее аналоговых мультиплексоров, позволяющих связать выходы ЦАП со входами АЦП. В этом случае вы сможете выполнять программное тестирование всех преобразователей в качестве элемента общей процедуры тестирования при включении питания (куда также входит проверка памяти, портов и т. д.). Можно даже проверять, с помощью АЦП, напряжение (я) источника питания.

Упражнение 11.11.Покажите, как это сделать, если ко входам АЦП подключены аналоговые мультиплексоры. Вам потребуется предусмотреть адрес порта, по которому из ЦП будут направляться команды выбора мультиплексора.

Обзор.Программы обычно сложны. Программы реального времени на языке ассемблера сложны всегда. Однако вместо того, чтобы рассматривать упрощенную программу, которая в действительности работать не сможет, мы собираемся привести реальную законченную программу, годную для использования в нашем приборе, во всем ее великолепии (и безобразии). Чтобы помочь вам в ней разобраться, мы будем рассматривать ее постепенно, слой за слоем. Лучше всего воспользоваться методом «нисходящего проектирования», когда сначала определяются основные функции программы, порядок их выполнения и протокол обмена информацией между основными модулями программы. После этого можно перейти к структурным схемам конкретных программных модулей. Наконец, пишутся реальные программные строки на языке ассемблера.

Замечание: дальнейшее описание насыщено деталями. Читатели, желающие получить лишь общее представление, могут опустить обсуждение вопросов программирования, перейдя сразу к разд. 11.08 или 11.09 .

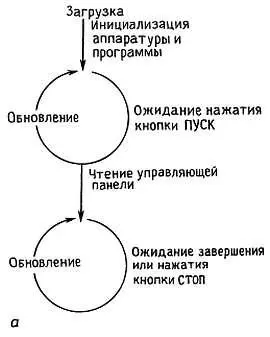

На рис. 11.18 изображена общая структура, сильно упрощенная.

Рис. 11.18. Программирование: общая структура.

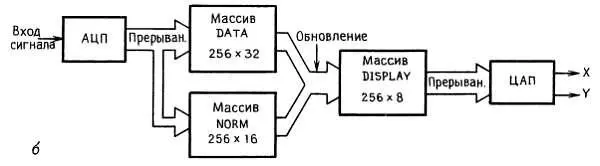

В ОЗУ мы организовали три массива: массив DATA из 256 32-разрядных («длинных») целых чисел для хранения текущих данных для каждого канала; массив NORM из 256 16-разрядных («слова») целых чисел для хранения количества полных разверток для каждого канала, что нужно для нормализации данных в режиме автомасштабирования; и, наконец, массив DISPLAY из 256 байт для хранения данных, непрерывно поступающих на дисплей. Основные функции программы заключаются в следующем: добавление в массив DATA новых данных из АЦП при одновременной модификации массива NORM; масштабирование этих длинных чисел с преобразованием их в байты массива (в режиме автомасштабирования — с использованием массива NORM, а при ручном задании масштаба - путем сдвига); непрерывный вывод этих байтов на экран.

Общая последовательность работы программы выглядит следующим образом. При включении питания ЦП активизирует процедуру начальной загрузки и начинает выполнять программу, записанную в ПЗУ (причем временный образ ПЗУ в самом начале адресного пространства содержит вектор перехода на истинное расположение ПЗУ, как это было объяснено в разд. 11.05 ). Инициализируются, при необходимости, периферийные микросхемы (посылкой соответствующих байтов в их управляющие регистры); кроме того, программа должна инициализировать массивы, указатели, начальные значения переменных и проч. Приборы вроде нашего характеризуются несколькими возможными состояниями (ожидания сигнала ПУСК, накопления данных и т. д.); мы начинаем с состояния ожидания нажатия кем-нибудь кнопки ПУСК. Однако прибор и в этом состоянии живет, выводя на экран данные, которые мы инициализировали нулями.
