4. Стоечные съемные источники питания. Это - известные черные пластмассовые коробки, которые поставляются с небольшими электронными устройствами широкого потребления и предназначены для непосредственного включения в стойку через врубное соединение. Они выпускаются в трех видах: а) только понижающий трансформатор переменного тока; б) нестабилизированный источник постоянного тока и в) полный стабилизированный источник постоянного тока; последние могут быть как линейными, так и импульсными. Например, фирма Ault выпускает прекрасную серию сдвоенных (±12 В или ±15 В) и строенных (+5 и ±12 В или ±15 В) линейных стабилизированных съемных источников. Они позволяют избавиться от всех работ, связанных с вводом в ваш прибор сетевого питания, и сделать его легким и маленьким. Некоторые из нас думают, что эти источники слишком популярны, ведь, когда их много, необходимо оборудовать специальный ввод в ваш дом! Некоторые «настольные» модели имеют два шнура — для входного сетевого и выходного постоянного напряжений. Некоторые из импульсных блоков работают в диапазоне сетевого напряжения от 95 до 252 В, что очень удобно для передвижных приборов. Мы побольше расскажем о съемных конструкциях в разд. 14.03 , когда будем обсуждать маломощные схемы.

На рис. 6.65 приведено несколько удачных схем, взятых главным образом из каталогов фирм-изготовителей.

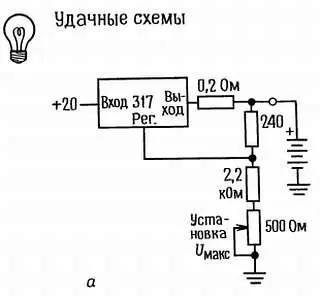

Рис. 6.65. а — зарядное устройство для аккумуляторной батареи 12 В;

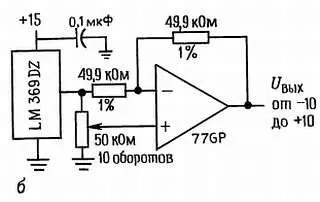

Рис. 6.65. б — регулируемый стабилизированный биполярный источник опорного напряжения;

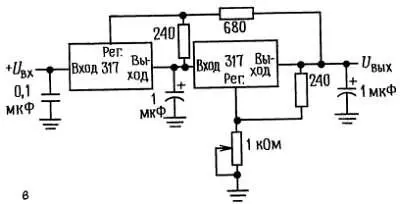

Рис. 6.65. в— схема со следящим предварительным стабилизатором;

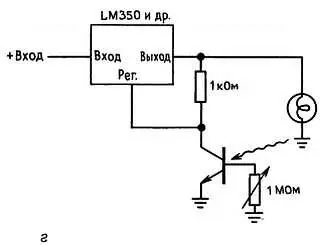

Рис. 6.65. г— автоматический регулятор света для лампы накаливания;

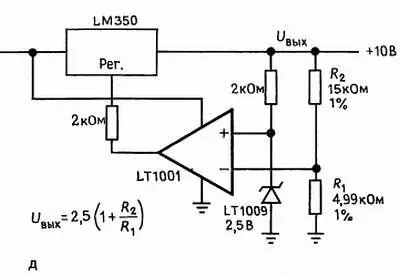

Рис. 6.65. д— прецизионный мощный источник напряжения ;

Рис. 6.65. е — импульсная лампа (из технических данных NSC 317);

Рис. 6.65. ж — источник опорного напряжения +5 В на основе одного источника опорного напряжения на 2 выхода;

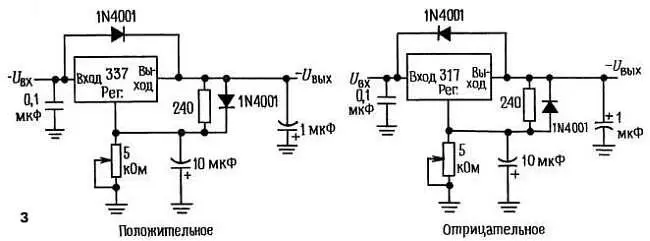

Рис. 6.65. з— трехвыводные стабилизаторы с повышенным подавлением пульсаций (диоды защищают от коротких замыканий входа и выхода);

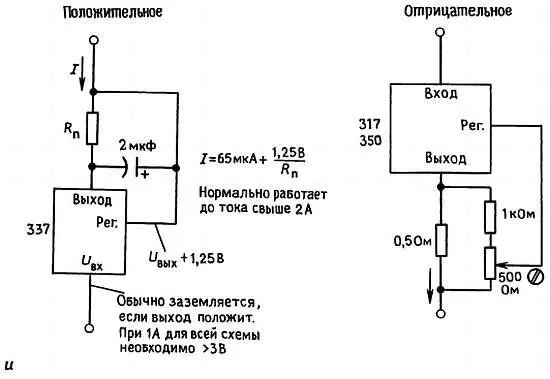

Рис. 6.65. и— мощный источник тока;

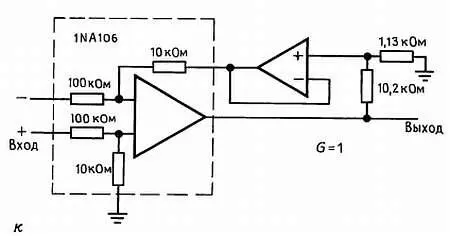

Рис. 6.65. к— дифференциальный повторитель с диапазоном синфазного сигнала +100 В;

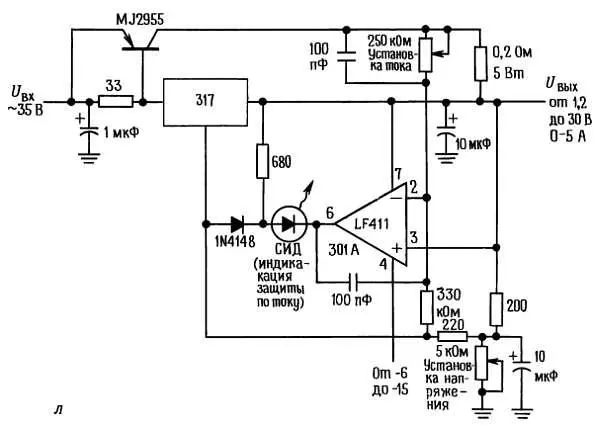

Рис. 6.65. л— источник постоянного напряжения/постоянного тока;

Рис. 6.65. м— «самый простой в мире» преобразователь постоянного тока;

Рис. 6.65. н— портативный источник опорного напряжения;

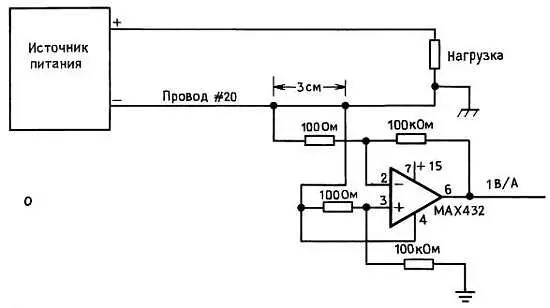

Рис. 6.65. о— усилитель токового шунта: ОУ типа модулятор-демодулятор использует в качестве резистора съема тока возвратный провод питания калибра 20 длиной 1,2 дюйма; напряжение питания ОУ — от +5 до +15 В;

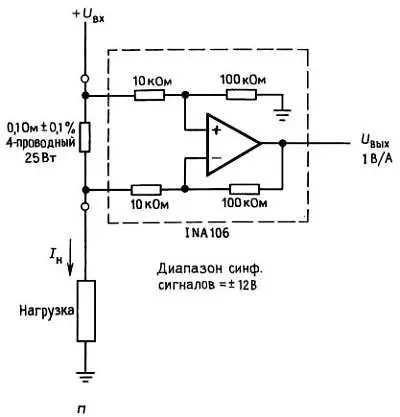

Рис. 6.65. п— схема контроля тока;

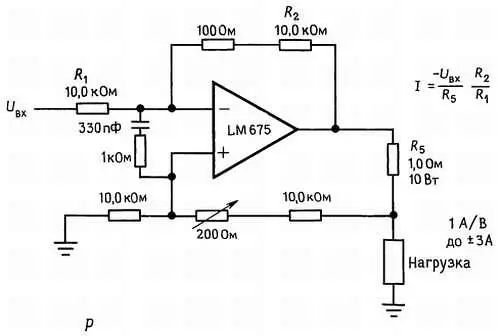

Рис. 6.65. р— сильноточный биполярный источник тока.
