На рис. 6.56 показана полная схема необычного стабилизированного источника питания с низким уровнем помех и малым дрейфом.

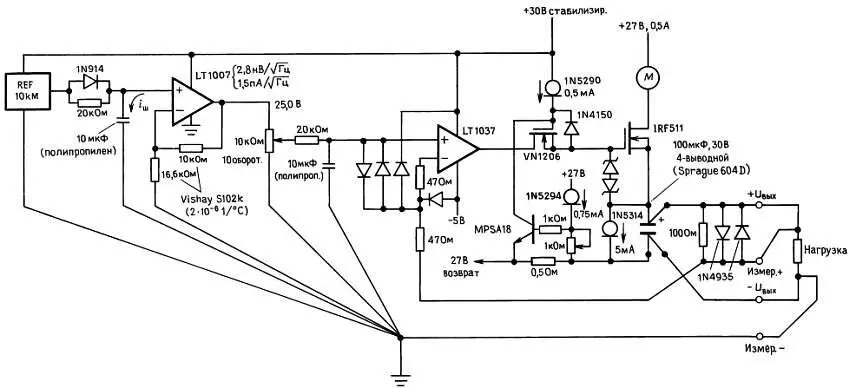

Рис. 6.56. Сверхстабильный источник питания с низким уровнем помех.

Схема начинается с превосходной ИС REF10KM фирмы Burr-Brown, которая гарантирует ТКС лучше, чем 1·10 -6/°С и очень низкий уровень шумов (6 мкВ размах, 0,1-10 Гц). Более того, это достигается без применения термостатического управления, которое позволяет удерживать приповерхностный зенеровский шум на низком уровне. За источником опорного напряжения следует фильтр нижних частот для дальнейшего снижения уровня шумов. Большое значение емкости конденсатора необходимо для подавления токового шума операционного усилителя; указанное значение преобразует токовый шум (1,5 пА/√Гц на 10 Гц) в шум напряжения 2,4 нВ√Гц, сравнимый с шумом е ш операционного усилителя. Используется полипропиленовый конденсатор, потому что утечка конденсатора (более точно, изменение утечки от времени и температуры) должна быть менее 0,1 нА для того, чтобы избежать микровольтовых дрейфов выходного напряжения. С помощью операционного усилителя, резисторы в обратной связи которого имеют сверхнизкий ТКС (0,2·10 -6/°С макс), эталонное напряжение доводится до +25 В; заметьте, что напряжение питания составляет +30 В. Полученное опорное напряжение +25,0 В поступает на делитель напряжения для формирования желаемого выходного напряжения, которое затем вторично фильтруется фильтром НЧ с использованием конденсатора с малой утечкой. Поскольку для деления опорного напряжения используется потенциометр, значение ТКС резистора здесь не столь критично - это логометрическое измерение. Остальная часть схемы представляет собой простой повторитель, использующий прецизионный малошумящий усилитель ошибки для сравнения выходного напряжения от мощного последовательного проходного МОП-транзистора.

В связи с тем что большой выходной конденсатор обеспечивает основной полюс для компенсации, использован некомпенсированный операционный усилитель. Обратите внимание на необычную токоограничивающую схему и обильное использование «диодов» стабилизации тока (на самом деле использование полевых транзисторов с p-n -переходом) для получения рабочего смещения. Обратите внимание также на применение проводников «считывания» напряжения на нагрузке. В прецизионной схеме типа этой большую роль играют пути земли, поскольку, например, нагрузочный ток 100 мА, протекающий по одному дюйму провода калибра 20, дает падение напряжения 100 мкВ, что составляет ошибку порядка 10 -4на 1В выхода!

Представленная схема имеет превосходные технические характеристики, — ее шумы и дрейф, по крайней мере, в 100 раз меньше, чем приведенные ранее типовые. По данным фирмы EVI, которая любезно предоставила нам эту схему, шумы и фон схемы лежат ниже 1 мкВ, ТКС ниже 1·10 -6/°С, выходной импеданс ниже 1 мкОм и дрейф менее 1·10 -6за рабочий день. В следующей главе мы побольше поговорим о таких прецизионных и малошумящих схемах.

Как мы уже ранее упоминали, можно спроектировать схему с батарейным питанием с очень низким током покоя, порядка десятков микроампер. Это как раз то, что нужно, чтобы сделать схему, которая работала бы в течение нескольких месяцев или лет от одной маленькой батареи (например, наручные часы или калькулятор). Щелочной 9-вольтовый транзисторный аккумулятор, к примеру, полностью исчерпывает себя после 400 мА·ч работы; следовательно, 50-микроамперная схема будет работать около года (8800 часов). Если для такой схемы потребуется стабилизированное напряжение, то вы, очевидно, не можете позволить себе тратить 3 мА тока покоя в ИС 78L05, поскольку это снизило бы срок службы батареи до недели!

Решить эту проблему можно либо с помощью стабилизатора на дискретных компонентах, либо используя одну из микромощных ИС. К счастью, в последние годы выпускают несколько хороших ИС. Одними из лучших являются стабилизаторы серии LP2950 фирмы National — трехвыводной нерегулируемый стабилизатор 5 В, выпускаемый в небольшом транзисторном корпусе ТО-92 (LP2950ACZ-5.0), или многовыводной регулируемый стабилизатор 1,2-30 В (LP2951). Обе версии имеют ток покоя 75 мкА. Существуют ИС с ее более низким током покоя ICL7663/4 (или МАХ 663/4), регулируемые стабилизаторы на обе полярности с током покоя 4 мкА. В гл. 14 мы рассмотрим микромощные стабилизаторы при обсуждении схем с батарейным питанием.
