Как пример того, что можно сделать на дискретных компонентах, на рис. 6.57 мы приводим микромощную схему, которую можно использовать в электростимуляторе сердечной мышцы, работающем от литиевой батареи. Эта схема преобразует входное напряжение в диапазоне от +5 до +3 В (по мере старения батареи) в стабилизированное напряжение +5,5 В.

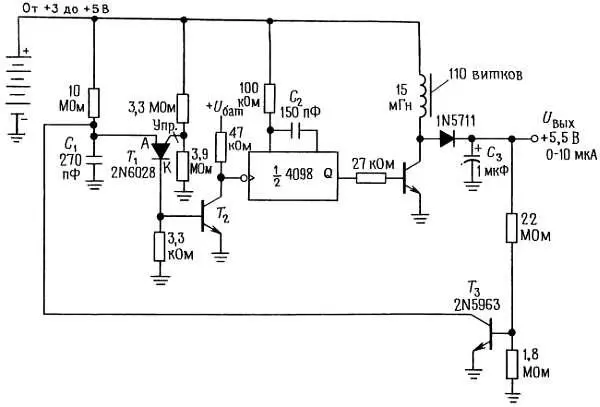

Рис. 6.57. Микромощный импульсный стабилизатор.

Этот источник имеет ток покоя 1 мкА, обеспечивает стабилизацию по входу и нагрузке 5 % и эффективность преобразования 85 % при полной нагрузке для всего диапазона напряжений батареи, Как мы отмечали при обсуждении импульсных источников, традиционные линейные источники, использующие генератор, удвоитель и последовательный проходной стабилизатор, были бы гораздо менее эффективными, потому что при более высоких нестабилизированных напряжениях потери в стабилизаторе возрастают. Схемы с обратным выбросом эффективны как умножители напряжения с переменным коэффициентом умножения; они дают чрезвычайно высокий КПД и поэтому достаточно привлекательны для использования в микромощных схемах.

На управляемом однопереходном транзисторе 2N6028 собран релаксационный генератор. Его анодный вывод не проводит ток, пока напряжение на нем не превысит напряжение на управляющем электроде на величину падения на диоде; в этот момент он начинает пропускать большой ток, разряжая конденсатор. Результирующий положительный импульс на базе Т 2 «тянет» коллектор Т 2 к земле, запуская схему 4098, известную под названием «одновибратор» (см. разд. 8.20 ), которая генерирует положительный импульс постоянной длительности на своем выходе Q. Т 3 в этой схеме снимает выходное напряжение и «отнимает» часть разрядного тока у С 1 , снижая скорость нарастания импульса преобразования энергии до величины, необходимой для поддержания требуемого выходного напряжения. Обратите внимание на большие величины сопротивлений резисторов во всей схеме. Температурная компенсация в данном случае не тема для разговора, поскольку схема работает в условиях постоянной температуры 36,6 °C «передвижной печи». (Предостережение: рекомендуем читателю еще раз заглянуть в «Юридическую справку» в предисловии).

В разд. 6.19 мы рассмотрели импульсные источники питания, упомянув их странную способность вырабатывать выходное постоянное напряжение, большее чем входное или даже противоположной полярности. Там мы упомянули также, что преобразователи напряжения с переключаемыми конденсаторами могут делать то же самое. Что же это такое «переключаемые конденсаторы»?

На рис. 6.58 показана упрощенная схема КМОП ИС 7662 фирмы Intersil с расширенной вторичной частью (обвязкой).

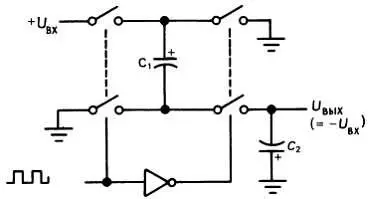

Рис. 6.58. Инвертор напряжения с переключаемыми конденсаторами. С 1и С 2 - внешние танталовые конденсаторы емкостью 10 мкФ.

Она имеет внутренний генератор и несколько ключей КМОП; для ее работы необходимы два внешних конденсатора. Если входная пара ключей замкнута (в проводящем состоянии), С 1 заряжается до U вх ; затем во время второго полуцикла С 1 отключается от входа и подключается в перевернутом состоянии к выходу. Таким образом, он передает свой заряд на С 2 (и нагрузку), обеспечивая на выходе напряжение, равное примерно — U вх . С другой стороны, вы можете использовать 7662 для формирования напряжения 2 U вх , организовав схему таким образом, что С 1 будет заряжаться так, как и раньше, но затем на второй половине цикла будет подключаться последовательно с U вх .

Такой способ переключаемых конденсаторов прост и эффективен; для его реализации необходимо всего несколько компонентов (индуктивности не нужны). Однако выход схемы не стабилизирован и существенно падает при токах нагрузки больше нескольких миллиампер (рис. 6.59).

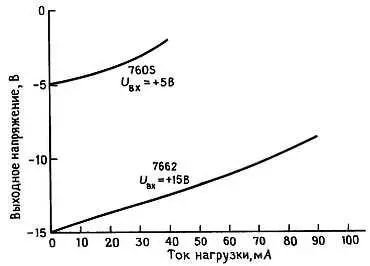

Рис. 6.59. Выходное напряжение инвертора с переключаемыми конденсаторами под нагрузкой значительно уменьшается.

Кроме того, большинство таких КМОП-приборов имеют ограниченный диапазон напряжений питания; для 7662 U вх может меняться в диапазоне только от 4,5 до 20 В (от 1,5 до 10 В для ее предшественницы 7660). Наконец, в отличие от индуктивных повышающих и инвертирующих схем, которые могут генерировать любое напряжение, преобразователь напряжения на переключаемых конденсаторах может формировать напряжения кратные U вх . Несмотря на эти недостатки, преобразователи на свободных конденсаторах при определенных обстоятельствах очень удобны, например, для того чтобы обеспечить питание биполярных операционных усилителей или последовательного порта (см. гл. 10 и 11 ) на схемной плате, которая имеет питание только +5 В.
