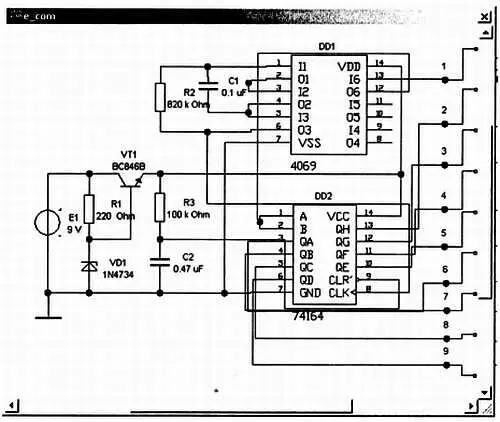

Рис. 149. Субблок e_comв виртуальной модели электронной елочки

Новогодняя елка от Мастера КИТ NS180

Теперь берем собственно набор и наряжаем реальную электронную елку.

Общий вид «Новогодней елки» показан на рис. 150, б .

Технические характеристики устройства

Напряжение питания… 9 В

Максимальный ток потребления… 100 мА

Размеры печатной платы… 90x133 мм

Остается поставить ее на праздничный стол и достойно, демонстрируя свои достижения в радиоэлектронике, встретить Новый год: «Гори, гори ясно!».

Рис. 150. Новогодняя елка:

а— виртуальная модель в EWB; б— набор Мастер КИТ NS180

* * *

Вот мы и побывали в этой удивительной стране:

«РАДИОЭЛЕКТРОНИКА».

Многое увидели, познали и сделали. Настала пора прощаться.

Жаль только, что некуда бросить заветную монетку…

Попрощаемся на радиоязыке:

73!
