Этот случай сложения взаимно перпендикулярных колебаний обычно используется в радиолюбительской практике для определения разности фаз электрических колебаний, подаваемых на вертикальные и горизонтальные отклоняющие пластины осциллографа. Если частоты складываемых колебаний не равны, но кратны друг другу, то получаются известные фигуры Лиссажу. В рассматриваемом лазерном устройстве происходит именно подобное сложение колебаний, хотя за счет дополнительной пространственно-угловой модуляции общий вид несколько отличается от классических фигур Лиссажу.

Поскольку нас интересует качественная картина, то модель (см. рис. 141), дополнена двумя преобразователями частоты F1 и F2. Входы преобразователей подключены к тахометрам, а выходы, соответственно, к входам А и В двухканального осциллоскопа, чем и завершается построение модели. Преобразователи частоты находятся в основной группе компонентов Basicи по-английски называются Voltage-Controlled Sine Wave Oscillator , т. е. управляемый напряжением генератор синусоидальных колебаний. В качестве параметров этих приборов примем те, которые стоят в меню их свойств по умолчанию. Необходимые установки осциллоскопа и получающаяся картина показаны на рис. 143, а .

Эта картина соответствует развертке двух независимо колеблющихся точек. Для сложения колебаний перейдем от временной развертки Y/T к развертке одного луча относительно другого, например, В/А. Это и будут искомые колебания (рис. 143, б ).

Изменяя значения частоты вращения двигателей потенциометрами Р1 и Р2, можно наблюдать различные картины колебаний (рис. 143, в, г ), которые показаны на экране осциллоскопа, переключенного в режим Expand.

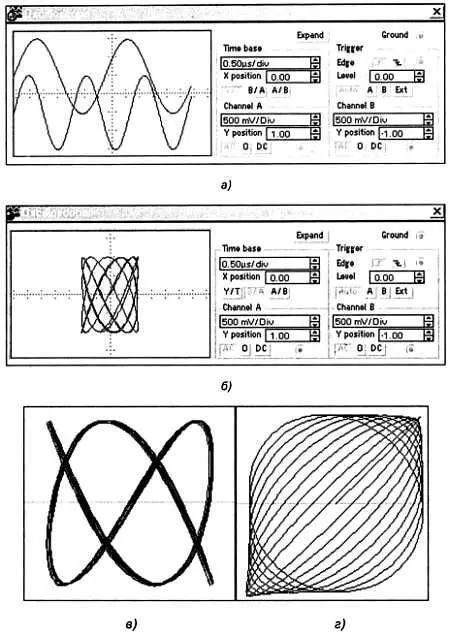

Рис. 143. Картины на осциллоскопе в модели лазерного эффекта Мастер КИТ NK300

Самостоятельно можно изменить настройки преобразователей частоты, что отражает изменение настройки оптико-механической развертки луча, и наблюдать гораздо более замысловатые картины.

Здесь необходимо также заметить, что картина на экране осциллоскопа в модели накапливается за много проходов луча, тогда как в реальном устройстве этого не происходит, если только частота развертки не будет слишком большой.

После ознакомления с принципом действия устройства переходим к его монтажу.

Порядок сборки устройства

Проверьте комплектность набора согласно прилагаемому перечню элементов:

• отформуйте выводы пассивных компонентов и установите их в соответствии с монтажной схемой;

• установите панель под микросхему на соответствующее место;

• установите микросхему в панельку;

• подключите электродвигатели в соответствии с монтажной схемой;

• приклейте зеркала на соответствующие площадки втулок и установите втулки на валы двигателей;

• подключите потенциометры в соответствии с рис. 140;

• включите питание, добейтесь необходимой траектории луча (для визуализации луча при юстировке системы можно применить легкое задымление воздуха внутри устройства, не забывая при этом о предупреждениях Госпожнадзора и Минздрава);

• зафиксируйте на клей положение излучателя и электродвигателей;

• потенциометры Р1, Р2 управляют скоростью и направлением вращения двигателей, поэтому вращайте их медленно! Двигателю необходимо время для отработки команды управления от потенциометра, около 3 секунд.

Напряжение питания устройства 6 В. Возможно использование как батареи, так и стабилизированного источника питания с током не менее 300 мА. Рекомендуется поместить устройство в корпус ВОХ-G010. Общий вид устройства после сборки показан на рис. 144.

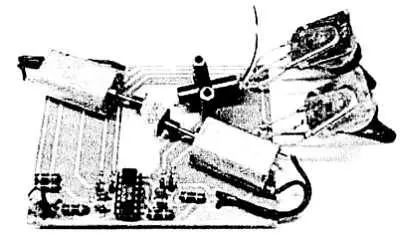

Рис. 144. Общий вид лазерного эффекта Мастер КИТ NK300

Лазерный излучатель в данный комплект не входит, поэтому в качестве него надо использовать специальный лазерный модуль Мастер КИТ МК301(рис. 145).

Рис. 145. Лазерный модуль Мастер КИТ NK301

В этом модуле предусмотрена возможность фокусировки луча.

Модуль питается от батареи 3 В или от отдельного источника постоянного напряжения.
