Описанный процесс хорошо виден на осциллоскопе (рис. 146, в ). Луч канала А регистрирует характерные кривые заряда-разряда конденсатора, луч В — прямоугольные колебания на выходе, определяющие работу таймера. Наше сердце «Бьется, как часы (таймер), так как Доктор прописал на компьютере!». Здесь можно даже усмотреть некоторую аналогию между напряжением на конденсаторе и характером электрокардиограмм или тонограмм биений человеческого сердца, но данная модель для этого не предназначалась.

На таймере 555 выполним виртуальную модель с периодическими световыми вспышками, подключив к выходу светоизлучающий диод — LED (рис. 146, г ). В программе EWB мы используем для этой цели логический пробник ( Probe ), находящийся в разделе Indicators. Далее, представив все устройство в виде субблока e-HEART (рис. 146, б ), оформим его в виде «горящего сердца» (рис. 146, е ).

Мигание светодиодов красного цвета, задаваемые таймером, дают на экране компьютера красивую картину.

Познакомившись с устройством и работой интегрального таймера 555, соберем на нем виртуальную модель из набора NS094.

Основу составляет печатная плата, посадочные отверстия в которой под светоизлучающие диоды дают условный рисунок сердца (рис. 147, а, б ), а разводка дорожек соответствует приведенной выше схеме.

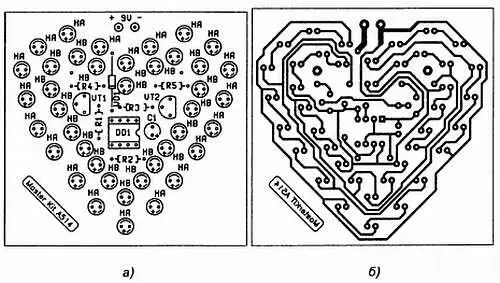

Рис. 147. Монтаж набора Мастер КИТ NS094:

а, б— лицевая и обратная стороны печатной платы А514; в, г— набивка и пайка компонентов; д— «Живое сердце» в сборе

Монтаж сердца начинаем с формовки и набивки компонентов (рис. 147, в ). Проверяем правильность монтажа отдельных компонентов и в целом, а затем используем, усвоенную «Науку паять» (рис. 147, г ). Наконец, к готовому сердцу подключаем свежую батарейку (рис. 147, б ) и наблюдаем его ритмичную работу — «вспышки» красных светодиодов. Если просмотреть осциллограммы реальным осциллографом, то они будут такими же, как и выше (см. рис. 146, г ).

Пульс этого сердца легко управляется сменой номиналов резисторов R1, R2 и конденсатора С1.

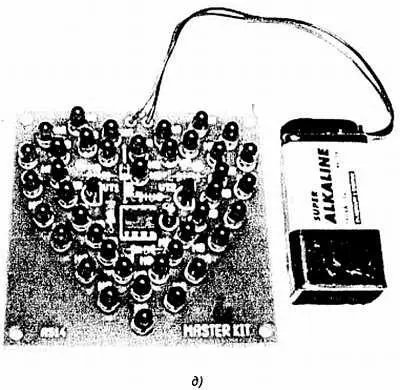

Собрав из набора NS094 реальное устройство (рис. 147, д ) мы увидим, что оно еще более красиво, бьется ритмично и его приятно подарить своим любимым на день Святого Валентина, 8 Марта или другой подходящий праздник.

Новый год — самый любимый общий семейный праздник. Кругом горят огни елок. Заранее начинают готовиться и думать, что же подарить своим родным и друзьям. И здесь важна не цена подарка, а забота, внимание и выдумка. На помощь радиолюбителям приходит Мастер КИТи предлагает оригинальный и интересный набор NS180«Новогодняя елка».

Сначала посмотрим елочку на компьютере: в программе EWBсоберем ее развернутую виртуальную модель (рис. 148).

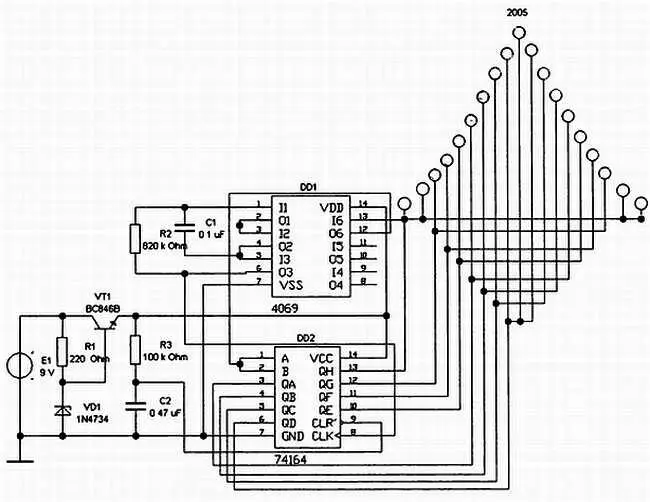

Рис. 148. Развернутая виртуальная модель электронной елочки в EWB

Для этого потребуется войти в раздел цифровых интегральных микросхем Digit и подобрать там КМОП микросхему 4069 и ТТЛ микросхему 74164. Разместив их в центре экрана, собираем слева источник питания: батарея Е1 = 9 В и стабилизатор напряжения на NPN транзисторе VT1 и стабилитроне (Zener Diode) VD1 (конкретные их типы для этой модели не принципиальны). Набрав далее необходимые резисторы и конденсаторы, собираем устройство управления елочной гирляндой. Собираем генератор, задающий тактовые импульсы, на инверторах микросхемы 4069 и подключаем его к 8-ми разрядному последовательному сдвиговому регистру на микросхеме 74164. На выходы регистра «навешиваем» гирлянду светоизлучающих диодов. В программе EWB мы используем для этой цели логический пробник ( Probe ), находящийся в разделе Indicators. Собрав все необходимые цепи, даем команду на моделирование. На компьютере возникает мигающая огнями елка.

Используя технику субблоков, выделим в модели блок электронного коммутатора е_соm (рис. 149) и, используя его, придадим модели иной вид (рис. 150, а ).
