В заключение, опишем еще своеобразный СВЧ-фейерверк. Рецепт повторяется: печь, стакан воды, тарелка, но вместо пленки берется столовая ложка любого гранулированного электропроводного материала (с размером зерен около 1 мм). Например, стружка или опилки алюминия, полученные с помощью рашпиля, измельченные троллейбусные контактные угольные щетки и т. д. Их надо горкой насыпать на тарелку или дно прозрачного стакана. После включения печи в ней будут видны взлетающие искорки.

Можно дополнительно поэкспериментировать: взять больше материала, перемешать разные материалы и т. п. Однако ни в коем случае нельзя помещать в печь пиротехнические смеси и изделия!

Здесь мы уповаем на разум.

Вопросов от всех этих опытов, возможно, возникнет больше, чем ответов. Дерзайте!

Натешившись вволю импровизированными молниями, да фейерверкам, полюбуемся в заключение другими вариантами электронных световых эффектов.

6 сентября 1997 года вечернее небо над Москвой прорезало звено «Витязей» и оно озарилось небывалыми красками. Московский университет, словно повинуясь воле неведомого волшебника, вдруг превратился в Собор Христа Спасителя, а затем с ним стали происходить и иные, не менее удивительные метаморфозы. Воробьевы горы зазвучали, как невиданный орган. Это было шоу под открытым небом под названием «Москва: дорога в XXI век», посвященное 850-летию города. В празднике участвовало около трети жителей столицы (более 3,5 млн. человек).

Шоу было организовано знаменитым французским музыкантом и композитором Жан-Мишель Жаром. Жан с детских лет жил в мире музыки, ведь его дед — изобретатель одного из первых звукоснимателей для проигрывателей виниловых дисков, так что он как бы генетически был предрасположен к электронно-музыкальному новаторству.

Несмотря на всю грандиозность и эффектность описанного действа основную его «изюминку», несомненно, составляло исполнение Жаром собственной музыки на специальном светомузыкальном инструменте — Harpe laser — «Лазерной арфе».

Этот сказочный и даже поэтический инструмент являлся вполне конкретным техническим воплощением современной электроники. Пучок света от мощного аргонового лазера оптоволоконным кабелем подводился к середине основания треугольника, составляющего как бы каркас арфы. Отсюда (внутри плоскости треугольника) пучок разделялся на 12 своеобразных лучей-струн, направленных на фотоэлектрические приемники, расположенные на боковых сторонах. Сигнал с фотоприемников поступал на микроконтроллер и далее подвергался стандартной обработке по генерации звуков и их огибающих, принятой в те годы в электронных синтезаторах известной французской фирмы «RSF».

Восемь первых лучей использовались для воспроизведения нот, как в обычной арфе, а остальные четыре — для ряда вспомогательных функций. Так что, когда маэстро, сияя, как ангел в облаках, правда, в берете и черных очках, делал руками, одетыми в белые перчатки, свои пассы среди лучей-струн, модулируя световые потоки, умная электроника оглашала горы музыкой, о которой не мечтал и Орфей.

Конечно, было бы интересно создать что-либо подобное, хотя и не в таких грандиозных масштабах. Пусть первые шаги будут более скромными, но все-таки можно что-то попробовать и, как говориться, войти в курс дела… А там, «чем черт не шутит» ведь творчество границ не имеет. Для начала познакомимся с автоматом световых эффектов, основу которого составляют перемещаемые в пространстве лучи лазера.

Лазерный эффект Мастер КИТ NK300

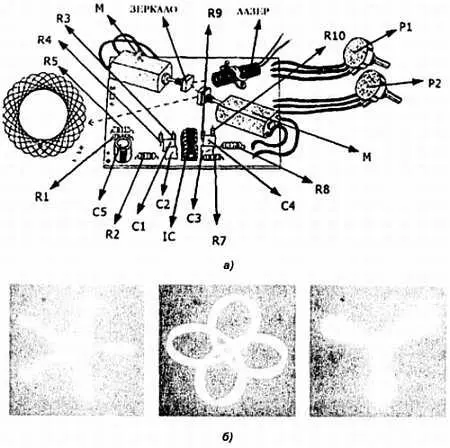

Устройство (рис. 140, а ) монтируется на печатной плате размером 100x74 мм. Здесь располагаются два микроэлектродвигателя (М), лазер и электронный блок управления.

На валах двигателей закреплены небольшие зеркальца. Плоскость зеркал составляет небольшой угол с плоскостью перпендикулярной осям двигателей. Луч лазера попадает на первое зеркальце под определенным углом к оси двигателя, на некотором расстоянии от центра вращения, и, отражаясь от него, аналогично попадает на второе зеркальце. При вращении двигателей выходящий из устройства луч регулярно описывает в пространстве достаточно причудливую траекторию. Вид узоров, возникающих на стенах, потолке и в окружающем воздухе (при наличии в нем рассеивателей, например, пыли или дыма), зависит от настройки системы (рис. 140, б ).

Рис. 140. Лазерный эффект Мастер КИТ NK300:
