В. Яценко - Твой первый квадрокоптер - теория и практика

В общем виде система телеметрии коптера состоит из следующих компонентов: набор датчиков и прочих источников информации; бортовой модуль телеметрии, который обрабатывает исходные данные и "упаковывает" их в непрерывный поток данных; радиоканал для передачи данных на землю; устройство для приема и отображения данных; устройство записи данных в лог.

В практической реализации телеметрии возможны различные варианты. В классической и самой простой схеме сбор и обработку данных осуществляет полетный контроллер. Далее, через последовательный порт он передает поток данных на специальный модуль OSD (On-Screen Data — будет рассмотрен далее), который накладывает цифробуквенные и графические элементы на изображение бортовой видеокамеры, которое на земле отображается в видеоочках оператора или на дисплее.

Иногда датчики тока и напряжения и приемник GPS подключают непосредственно к модулю OSD. Запись лога данных может вестись во встроенную память полетного контроллера, в память модуля телеметрии, в специальный логгер, в наземный компьютер либо путем записи полетного видео. Лог бывает полезен при анализе максимального потребляемого тока, поиске просадок питающего напряжения, выявлении сбоев канала управления и т. д.

Телеметрийная информация может передаваться непосредственно с полетного контроллера при помощи специального радиомодема — оборудования, обеспечивающего двустороннюю связь по протоколу UART через радиоканал.

И, наконец, телеметрия может передаваться на землю при помощи аппаратуры радиоуправления двустороннего действия, с отображением данных на дисплее пульта управления. Это вариант удобный, но не самый дешевый, особенно если учесть, что для полетов по видеокамере все равно понадобится еще и телеметрия на экране. Окончательный выбор варианта и практическая реализация зависят только от потребностей и возможностей владельца коптера, поэтому нельзя однозначно сказать, что лучше.

Теперь разберемся подробнее, что является источником данных для телеметрии.

Датчик напряженияпредставляет собой простейший делитель напряжения из двух постоянных резисторов. Напряжение с выхода делителя поступает на аналоговый вход микроконтроллера, который при помощи встроенного АЦП измеряет напряжение. Делитель необходим, т. к. на вход микроконтроллера категорически нельзя подавать напряжение батареи напрямую. Это приведет к выходу микроконтроллера из строя. Как минимум, будет испорчен этот аналоговый вход.

Датчик токаустроен несколько сложнее. Это либо низкоомный шунт — мощный резистор с очень низким сопротивлением, включенный последовательно в разрыв силовой цепи, либо датчик Холла, реагирующий на напряженность магнитного поля, возникающего вокруг силового провода. В том и другом случае требуется дополнительная схема, операционный усилитель, усиливающий слабый сигнал датчика.

Существуют готовые измерительные модули. Пример такого модуля изображен на рис. 3.8. Этот модуль кроме резистивного делителя напряжения и токового шунта содержит импульсный источник с выходным напряжением 5,25 В и током 3 А для питания бортовой электроники.

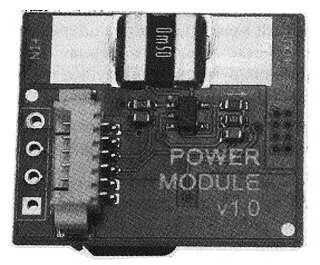

Рис. 3.8. Модуль для измерения напряжения и тока силовой батареи.

Датчики тока и напряжения имеют погрешности, вызванные разбросом параметров элементов, поэтому их показания корректируют программно, при помощи калибровочных констант, которые необходимо один раз подобрать при настройке коптера.

На основании текущей продолжительности полета, напряжения и тока система телеметрии может рассчитать количество потребленной от батареи энергии в миллиампер-часах. Иногда этот параметр более информативен, чем просто текущее напряжение батареи, потому что позволяет знать, сколько батарея "отдает" на самом деле, в отличие от надписи на этикетке, и приблизительно оценить оставшееся время полета.

Датчик температурыприменяется нечасто, в основном в мощных квадрокоптерах с большим энергопотреблением, когда силовая батарея может работать в критических режимах. В качестве датчика может использоваться терморезистор или термодиод, меняющие сопротивление в зависимости от температуры, а также интегральный термометр, подключаемый к модулю телеметрии по шине I 2С или I-Wire.

Барометр, акселерометр и компас,как правило, используются штатные, установленные на плату полетного контроллера. Полетный контроллер транслирует полученные и обработанные данные в модуль телеметрии.
