Поэтому, по мнению автора, в данном случае разнообразие протоколов скорее зло, чем благо. Кроме того, модули U-BLOX даже версии 7 не поддерживают одновременную работу с системами GPS и ГЛОНАСС, режимы необходимо переключать программно.

В части II книги мы подробно рассмотрим пример настройки и подключения приемника U-BLOX NEO 6.

Адаптер Bluetooth— это простой и недорогой способ подключить к полетному контроллеру смартфон, планшет или нетбук, чтобы воспользоваться утилитами для настройки и телеметрии. Разумеется, ноутбук или обычный компьютер также можно подключать по беспроводному соединению. Этот вариант даже более предпочтителен, чем соединение проводом по USB. Если забыть отключить от контроллера провод после окончания работы, то можно получить вырванный с дорожками платы контроллера разъем mini-USB и серьезные трудности с последующим подключением.

В любительской практике обычно применяются очень дешевые и широко распространенные адаптеры версий НС-05, НС-06 (рис. 3.7), НС-07. Они представляют собой плату, на которой смонтированы одна или две микросхемы и печатная антенна. В свою очередь, эта плата припаяна на плату расширения, содержащую источник 3,3 В, светодиоды и разъем. Иногда в продаже попадаются "голые" платы модулей, но в этом случае вам придется самостоятельно подключать питание, светодиоды и разъем.

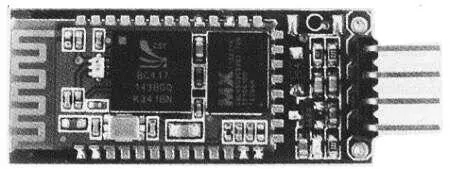

Рис. 3.7. Стандартный адаптер Bluetooth НС-06

К сожалению, обычные адаптеры Bluetooth не поддерживают процесс программирования контроллера, потому что не могут генерировать сигнал сброса контроллера, необходимый для запуска процесса. В продаже можно встретить специальный вариант адаптера, позволяющий прошивать контроллер через беспроводное соединение, но в несколько раз дороже обычного адаптера. Поэтому для записи прошивки все же лучше использовать проводное подключение USB.

При покупке следует обратить внимание на версию адаптера. Наиболее популярными, проверенными и простыми в эксплуатации являются адаптеры НС-06, но можно приобрести и другую версию. Адаптер должен работать в режиме ведомого (Slave), но иногда встречаются адаптеры, на фабрике жестко прошитые в режим ведущего (Master). Эти адаптеры содержат в названии букву "М", например НС-06М. Вы не сможете использовать такой адаптер без перепрошивки, что достаточно сложно для неподготовленного любителя. Существуют адаптеры, у которых режим Master/Slave можно переключить внешней командой конфигурации. Это, например, адаптеры НС-05.

Система телеметрии предназначена для передачи с борта важной технической информации в режиме реального времени, а также, при необходимости, записи этой информации в лог для последующего изучения. Состав этой информации зависит от назначения системы и потребностей оператора. В простейшем случае, когда полет происходит на небольшом удалении и коптер контролируется визуально, достаточно следить только за напряжением силовых батарей. При полете с управлением по видеокамере уже, как правило, необходимо контролировать дальность полета и уровень радиосигнала, чтобы не потерять связь, а также следить за напряжением батареи видеоканала.

На практике набор телеметрийной информации намного шире, и в него стараются включить максимум параметров. Разумеется, набор этих параметров определяется оборудованием квадрокоптера:

• напряжение батарей;

• потребляемый ток;

• температура батарей;

• режим работы полетного контроллера;

• время полета;

• высота;

• линейная скорость;

• вертикальное ускорение;

• показания акселерометров (крен);

• показания компаса;

• обороты двигателей;

• текущие координаты GPS;

• количество доступных спутников;

• дальность до "дома" и направление "домой".

Данные имеют разную практическую ценность. Например, обороты двигателей в режиме реального времени нужны только для отладки и настройки. Если один или два мотора работают с большей нагрузкой в тот момент, когда коптер висит горизонтально и неподвижно, это может означать дисбаланс коптера — смещение его физического центра масс в сторону.

Формировать поток данных для телеметрии может не только полетный контроллер. Большинство современных телеметрийных систем способно автономно обрабатывать показания датчиков тока, напряжения и температуры, и даже поток данных GPS. Нет принципиальной разницы в том, куда подключать датчики, но иногда бывает конструктивно удобнее и безопаснее подключить их непосредственно к модулю телеметрии. С другой стороны, нет нужды приобретать очень дорогой модуль логирования и телеметрии, оснащенный собственным барометром, компасом, акселерометрами, поскольку эти датчики все равно есть на плате полетного контроллера.
