В. Яценко - Твой первый квадрокоптер - теория и практика

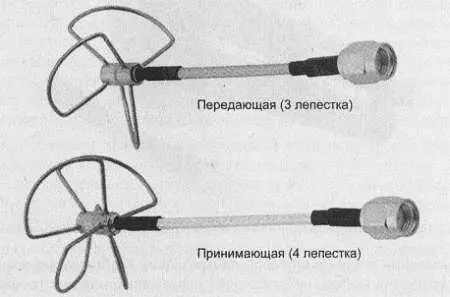

Рис. 2.16. Передающая и принимающая антенны типа "клевер"

Направленные антенны

Вариантов конструкции антенн направленного действия намного больше (рис. 2.17 и 2.18), чем ненаправленного. Причем, не всегда для создания направленной диаграммы применяется рефлектор. Эффект направленности может быть образован за счет формирования фазовых сдвигов напряженности электромагнитного поля в элементах конструкции и/или в пространстве вокруг антенны.

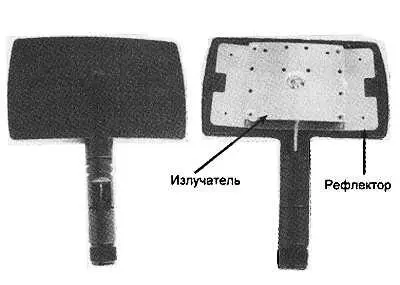

Рис. 2.17. Направленная портативная антенна диапазона 2,4 ГГц

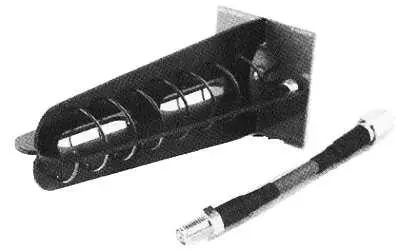

Рис. 2.18. Спиральная направленная антенна Helix для приемника видеоканала 5,8 ГГц

При использовании антенн с круговой поляризацией крайне важно совпадение направления вращения вектора поляризации у передающей и принимающей антенны. Например, у спиральных антенн должно совпадать направление навивки спирали. В противном случае произойдет резкое снижение уровня принимаемого сигнала даже при идеальной взаимной ориентации антенн. Особенно легко ошибиться с вектором поляризации при использовании антенн разного типа. Распространенной ошибкой является использование в видеоканале передающей бортовой антенны типа "клевер" и принимающей спиральной без учета направления вектора поляризации.

С другой стороны, при отражении от препятствий (земная поверхность, стены зданий) сигнал с круговой поляризацией становится линейно поляризованным и эффективно подавляется принимающей антенной. Благодаря этому существенно снижается уровень помех на изображении в виде двоящегося изображения и шумов.

Системы слежения за направлением

Использование направленной антенны существенно повышает дальность радиоканала, но возникает проблема удержания направления на движущийся объект. Если направленная антенна смонтирована на пульте или видеоочках, то проблема решается за счет перемещения оператора. В остальных случаях требуется помощь ассистента или специальная автоматическая система слежения за направлением (трекер). Трекеры используются в наземных антеннах приема видеосигнала и телеметрии. Надо иметь в виду, что из-за неоднородностей окружающего пространства может происходить отражение и интерференция сигнала, и оптимальная ориентация антенны может слегка отличаться от фактического направления на объект.

Для трекинга применяются два основных метода: координатный и сигнальный. В первом методе координаты модели, определенные по GPS, по каналу телеметрии или по каналу звука поступают на наземный трекер. Контроллер трекера на основании собственных координат и координат объекта вычисляет направление. Преимуществом метода является простота радиоприемной части, в которой используется только один приемник, устойчивость к захвату ложных источников сигнала.

Недостатки: необходимость точно позиционировать приемную станцию по координатам и азимуту, а для этого она должна иметь собственный компас и приемник GPS или возможность ручного ввода координат. Сложение погрешностей GPS при определении координат двух точек снижает точность наведения. Не учитывается возможность случайных пространственных искажений при распространении сигнала, из-за чего наведение по координатам не всегда оптимально. При потере связи теряются также и Данные о координатах объекта, что усугубляет ситуацию.

В сигнальном методе используется непрерывное измерение уровня принимаемого сигнала. В простых самодельных трекерах применяют 2–3 независимых приемника с антеннами, направленными под слегка различающимися углами. Контроллер трекера сравнивает уровни сигналов с приемников и поворачивает турель в сторону антенны с наилучшим сигналом (рис. 2.19).

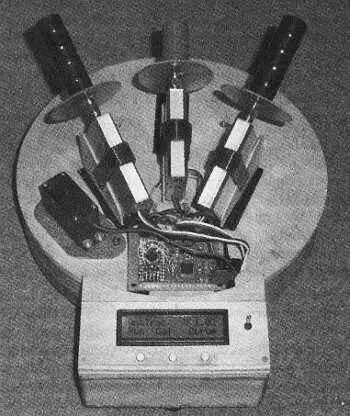

Рис. 2.19. Самодельный трекер сигнального типа стремя приемниками

( http://fpvlab.com/forums/showthread.php78331 )

Достоинством системы является правильная ориентация в направлении наилучшего приема. Очевидный недостаток — использование нескольких приемников и антенн.
